艾博康差分振荡器AK2PAF1-156.2500T常用于光模块

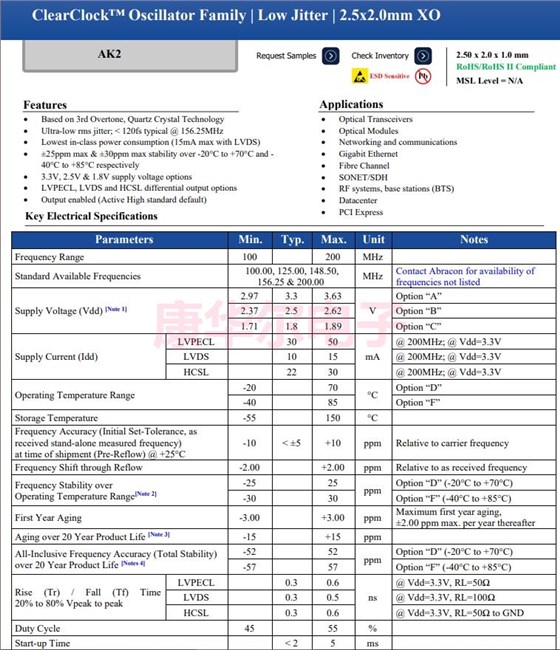

艾博康差分振荡器AK2PAF1-156.2500T常用于光模块，优秀的艾博康公司是一家拥有超级丰富经验的频率元器件制造商，主要向世界各地提供具有成本效益的进口有源晶振产品，作为一名优秀者艾博康用心打磨每一款产品，其中最令人骄傲编码AK2PAF1-156.2500T当属这款，产品具备超高的稳定性能以及低抖动性能，型号AK2产品特征：基于第三泛音，石英晶体技术，超低有效值抖动;<120fs典型@156.25MHz，同类产品中功耗最低(带LVDS时最大15mA)，±25ppm最大和±30ppm最大稳定性，在-20°C至+70°C和分别为-40℃~ +85℃，3.3V, 2.5V和1.8V电源电压选择，LVPECL, LVDS和HCSL差分输出选项，输出启用(激活高标准默认)。产品应用范围：光收发器，光模块，网络和通信，千兆以太网，光纤通信，SONET/SDH，射频系统、基站(BTS)，数据中心，PCI Express.

小尺寸使系统设计人员能够保持有源贴片晶振产品的紧凑性，但与相同组件的较大版本相比，尺寸的减小是以性能成本为代价的。对于高速计算和操作，许多应用程序需要参考时钟的极低抖动。系统设计人员评估权衡和替代方案，以寻找尺寸和均方根相位抖动性能的最佳组合。使用这种低抖动技术的一些应用包括光模块、云计算、网络、数据存储、PCIe-5/6、100G/200G/400G/800G以太网和其他射频应用。艾博康差分振荡器AK2PAF1-156.2500T常用于光模块.

原厂编码	晶振厂家	型号	类型	频率	电压	工作温度
ASVV-49.152MHZ-F25-SN152-T	Abracon振荡器	ASVV	VCXO	49.152MHz	3.3V	-10°C ~ 70°C
ASTX-H11-12.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	12MHz	3.3V	-30°C ~ 75°C
ASTX-H11-10.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	10MHz	3.3V	-30°C ~ 75°C
ASE-25.000MHZ-LR-T	Abracon振荡器	ASE	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C
ASTX-H12-12.000MHZ-T	Abracon振荡器	ASTX-H12	TCXO	12MHz	3.3V	-30°C ~ 75°C
ASTX-H11-27.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	27MHz	3.3V	-30°C ~ 75°C
ASTX-H11-25.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	25MHz	3.3V	-30°C ~ 75°C
ASTX-H11-24.576MHZ-T	Abracon振荡器	ASTX-H11	TCXO	24.576MHz	3.3V	-30°C ~ 75°C
ASTX-H11-16.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	16MHz	3.3V	-30°C ~ 75°C
ASTX-H11-24.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	24MHz	3.3V	-30°C ~ 75°C
ASTX-H11-26.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	26MHz	3.3V	-30°C ~ 75°C
ASV-133.333MHZ-EC-T	Abracon振荡器	ASV	XO (Standard)	133.333MHz	3.3V	-20°C ~ 70°C
ASVTX-12-A-19.200MHZ-H10-T	Abracon振荡器	ASVTX-12	VCTCXO	19.2MHz	3V	-30°C ~ 85°C
ASVTX-12-A-38.400MHZ-H10-T	Abracon振荡器	ASVTX-12	VCTCXO	38.4MHz	3V	-30°C ~ 85°C
ASVTX-09-12.800MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	12.8MHz	3V	-30°C ~ 75°C
ASVTX-13-A-19.200MHZ-D15-T	Abracon振荡器	ASVTX-13	VCTCXO	19.2MHz	3V	-30°C ~ 85°C
ASVTX-13-A-16.368MHZ-D15-T	Abracon振荡器	ASVTX-13	VCTCXO	16.368MHz	3V	-30°C ~ 85°C
ASVTX-13-A-38.400MHZ-D15-T	Abracon振荡器	ASVTX-13	VCTCXO	38.4MHz	3V	-30°C ~ 85°C
ASH7K-32.768KHZ-T	Abracon振荡器	ASH7K	XO (Standard)	32.768kHz	3.3V	-40°C ~ 85°C
ASVTX-12-A-16.368MHZ-I15-T	Abracon振荡器	ASVTX-12	VCTCXO	16.368MHz	3V	-40°C ~ 85°C
ASVTX-12-A-16.369MHZ-I15-T	Abracon振荡器	ASVTX-12	VCTCXO	16.369MHz	3V	-40°C ~ 85°C
ASVTX-12-A-38.400MHZ-I15-T	Abracon振荡器	ASVTX-12	VCTCXO	38.4MHz	3V	-40°C ~ 85°C
ASVTX-11-A-19.200MHZ-T	Abracon振荡器	ASVTX-11	VCTCXO	19.2MHz	3V	-30°C ~ 75°C
ASVTX-11-A-38.400MHZ-T	Abracon振荡器	ASVTX-11	VCTCXO	38.4MHz	3V	-30°C ~ 75°C
ASA-27.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	27MHz	3.3V	-40°C ~ 85°C
ASA2-12.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	12MHz	1.8V	-40°C ~ 85°C
ASA2-27.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	27MHz	1.8V	-40°C ~ 85°C
ASA-24.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	24MHz	3.3V	-40°C ~ 85°C
ASA2-25.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	25MHz	1.8V	-40°C ~ 85°C
ASA2-26.000MHZ-L-T	Abracon振荡器	ASA	XO (Standard)	26MHz	1.8V	-40°C ~ 85°C
ASV-150.000MHZ-EC-T	Abracon振荡器	ASV	XO (Standard)	150MHz	3.3V	-20°C ~ 70°C
ASVTX-09-13.00MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	13MHz	3V	-30°C ~ 75°C
ASVTX-09-16.000MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	16MHz	3V	-30°C ~ 75°C
ASVTX-09-16.800MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	16.8MHz	3V	-30°C ~ 75°C
ASVTX-09-19.200MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	19.2MHz	3V	-30°C ~ 75°C
ASVTX-09-26.000MHZ-T	Abracon振荡器	ASVTX-09	VCTCXO	26MHz	3V	-30°C ~ 75°C
ASD3-24.576MHZ-EC-T	Abracon振荡器	ASD	XO (Standard)	24.576MHz	1.8V	-20°C ~ 70°C
ASV-125.000MHZ-EC-T	Abracon振荡器	ASV	XO (Standard)	125MHz	3.3V	-20°C ~ 70°C
ASV-100.000MHZ-EC-T	Abracon振荡器	ASV	XO (Standard)	100MHz	3.3V	-20°C ~ 70°C
ASVV-32.768MHZ-N152-T	Abracon振荡器	ASVV	VCXO	32.768MHz	3.3V	0°C ~ 70°C
ASVV-20.000MHZ-N152-T	Abracon振荡器	ASVV	VCXO	20MHz	3.3V	0°C ~ 70°C
ASVV-27.000MHZ-S-T	Abracon振荡器	ASVV	VCXO	27MHz	3.3V	0°C ~ 70°C
ASTX-H12-10.000MHZ-T	美国进口Abracon晶振	ASTX-H12	TCXO	10MHz	3.3V	-30°C ~ 75°C
ASTX-H11-20.000MHZ-T	Abracon振荡器	ASTX-H11	TCXO	20MHz	3.3V	-30°C ~ 75°C
ASFL1-125.000MHZ-EC-T	Abracon振荡器	ASFL1	XO (Standard)	125MHz	3.3V	-20°C ~ 70°C
ASFL1-100.000MHZ-EC-T	Abracon振荡器	ASFL1	XO (Standard)	100MHz	3.3V	-20°C ~ 70°C
ASVTX-12-A-16.368MHZ-H10-T	Abracon振荡器	ASVTX-12	VCTCXO	16.368MHz	3V	-30°C ~ 85°C
ASVTX-12-A-16.369MHZ-H10-T	Abracon振荡器	ASVTX-12	VCTCXO	16.369MHz	3V	-30°C ~ 85°C
ASVTX-12-A-40.000MHZ-H10-T	Abracon振荡器	ASVTX-12	VCTCXO	40MHz	3V	-30°C ~ 85°C
ASVTX-13-A-26.000MHZ-D15-T	Abracon振荡器	ASVTX-13	VCTCXO	26MHz	3V	-30°C ~ 85°C
ASTX-H12-25.000MHZ-T	Abracon晶振	ASTX-H12	TCXO	25MHz	3.3V	-30°C ~ 75°C
ASVTX-12-A-40.000MHZ-I15-T	Abracon晶振	ASVTX-12	VCTCXO	40MHz	3V	-40°C ~ 85°C
ASVTX-12-A-26.000MHZ-I15-T	Abracon晶振	ASVTX-12	VCTCXO	26MHz	3V	-40°C ~ 85°C
ASVTX-12-A-19.200MHZ-I15-T	Abracon晶振	ASVTX-12	VCTCXO	19.2MHz	3V	-40°C ~ 85°C
ASVTX-11-A-20.000MHZ-T	Abracon晶振	ASVTX-11	VCTCXO	20MHz	3V	-30°C ~ 75°C
ASVTX-11-A-26.000MHZ-T	Abracon晶振	ASVTX-11	VCTCXO	26MHz	3V	-30°C ~ 75°C
ASTXR-12-26.000MHZ-511911	Abracon晶振	ASTXR	TCXO	26MHz	1.75 V ~ 2 V	-40°C ~ 85°C
ASTXR-12-19.200MHZ-511890	Abracon晶振	ASTXR	TCXO	19.2MHz	2.7 V ~ 3 V	-30°C ~ 85°C
ASTXR-12-26.000MHZ-511741	Abracon晶振	ASTXR	TCXO	26MHz	1.8V	-40°C ~ 85°C
ASTXR-12-26.000MHZ-512545	Abracon晶振	ASTXR	TCXO	26MHz	1.8V	-40°C ~ 85°C

2019年，Abracon发布了第一代AK2和AX3系列，作为ClearClock™超低抖动石英晶体振荡器家族的一部分。这些第三泛音解决方案的创建是为了满足对小封装尺寸的100至200MHz时钟解决方案的需求;特别是PCI Express、光收发器、数据存储和网络设计。Abracon ClearClock™解决方案在此频率范围内提供LVPECL, LVDS和HCSL输出。

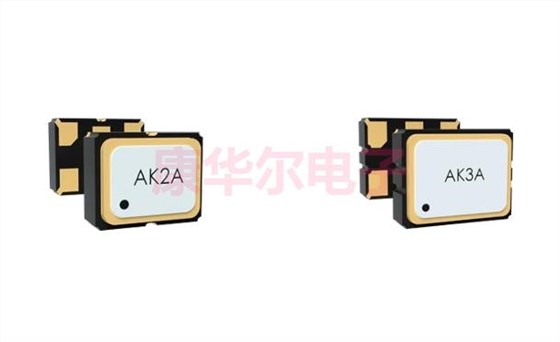

随着新的振荡器IC技术的发展，Abracon发布了下一代ClearClock™时钟晶体振荡器:AK2A和AK3A系列。与AK2 (2.5x2.0mm)和AX3 (3.2x2.5mm)的小尺寸相匹配，AK2A和AK3A系列在不牺牲紧凑外形的情况下提供了改进的rms相位抖动性能。例如，在156.25MHz载波频率下，AK3A为其HCSL输出提供了72秒的典型RMS抖动，从AX3的典型113秒RMS抖动性能在12kHz到20MHz载波BW上得到改善。

仔细看一下这个例子，AK3A SPXO晶振的占地面积为3.2x2.5mm，在12kHz -20MHz的偏移带宽(参考载波频率)上提供72fs的典型RMS抖动，最大规格限制为100fs。均方根相位抖动是由相位噪声(频域)测量得出的一个时域参数。图2显示了相应AK3A和AX3部件号(AK3AHAQ1-156.25MHZ和AX3HAQ1-156.25MHZ)的相位噪声图。两个部分都工作在3.3V, 156.25MHz差分HCSL输出。注意，从100kHz开始的频率偏移，AK3A的相位本底噪声比AX3低，在20MHz偏移时达到-161dBc/Hz。
