在设计新的电子电路时，设计工程师通常需要考虑晶体或振荡器是否是合适的选择：有多少空间？频率稳定性的要求是什么？费用是多少用于组件和开发电路的这一部分？

少量-振荡器是合适的选择
通过使用晶体，设计工程师可以构建任何振荡电路。那么，为什么经常使用现成的振荡器呢
即使是在时钟生成这样的简单应用中？显然，原因不仅在于所需的频率稳定性。安全的启动条件以及任何所需环境条件的可靠性也将发挥作用。此外，晶体的使用需要一定的努力来使电路适应晶体并确保可靠的启动电路性能。

因此，建议少量使用，以节省设计成本并使用更昂贵的振荡器，而不是水晶。通过使用振荡器，不需要像晶体那样的其他外部组件。这样也可以节省空间在PCB上。振荡器很容易获得，例如尺寸为7x5mm SMD或更小（图1）。手册微控制器通常包含如何应用外部振荡器的信息。

图。1:SMD有源晶体振荡器，尺寸为7x5mm。这种振荡器的频率范围为1MHz至160MHz，电源电压为1.8 V/2.5 V/3.0伏/3.3伏和5伏（GEYER Electronic）
通过晶体和分立元件构建自己的振荡电路对于更大的数量或如果IC不使用内部振荡器。可以选择Pierce或Colpitts振荡器。此外，还可以创建振荡器通过反相器电路的适当反馈（图2）。

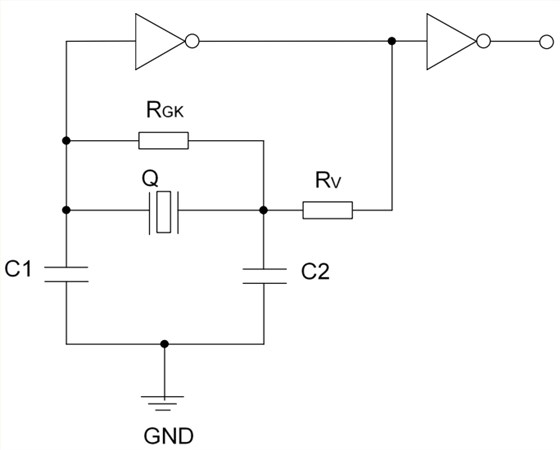

图。2:Pierce再生振荡电路反相器和基模晶体。RGK是一种用于调节直流操作的高欧姆电阻器电压RV是一个用于抑制泛音的串联电阻器频率。C1和C2用于调整电容负载到指定负载电容水晶。RV、晶体、C1和C2提供相移。加上（放大）的180°相移逆变器，振荡的必要条件可以是实现。GEYER OSCILLATOR CRYSTAL.

晶体在微控制器中的应用大多数微控制器已经包含了时钟电路的基本组件。为了完成电路对于Pierce或Colpitts振荡器类型，只需要一个晶体和其他外部无源元件。应用微控制器的手册描述了必要的细节。为了最大限度地减少任何寄生效应，所有连接从微控制器到晶体电路应保持尽可能短。
在40MHz及以上的频率下，使用泛音晶体。这些泛音晶体需要一个特殊的过滤器电路，以便抑制基本模式。滤波电路由电容器和电感组成。如果过滤器省略，电路以其基本模式振荡（例如：预期48MHz的第三泛音晶体，电路以16MHz振荡）。带有泛音晶体的振荡器电路应具有非常大的尺寸，并进行最大限度的测试照顾.

图。3：微控制器的典型外部电路
皮尔斯振荡器配置。

带外部晶体的皮尔斯振荡器（基本模式）如果微控制器配备皮尔斯振荡器配置，晶体将连接到两个电容器，如图所示。3（C1和C2）。对于4MHz以上的频率，不需要额外的串联电阻器，因为适当的串联电阻器通常将被包括在微控制器的逆变器级内。此外，高欧姆电阻器集成在微控制器内，以调整直流工作电压（图3中为1MΩ）。CS1和CS2包括输入以及微控制器的输出电容以及由PCB上的导电路径贡献的其他电容。通过外部电容器C1使整个电路电容适合于晶体CL的指定负载电容和C2：
(C1+CS1 ) x (C2+CS2)

------------------------- = CL (equation 1)

(C1+CS1+C2+CS2)
示例：提供CL=16pF。假设CS1＝CS2＝12pF，外部电容器可以被评估为C1＝15pF和C2＝27pF。应考虑这些作为后续优化的初始值。C1小于C2，以便提高电路的启动性能。

如果频率与晶体的实际谐振频率匹配，则晶体电路处于最佳状态。实际晶体在其指定负载电容下的谐振频率可以在其测试记录中找到。
应在没有来自探头的任何反馈的情况下测量频率。这通常可以通过测量在微控制器的另一个端口处的频率。如果晶体被电容器过载，则频率较小比要求的要大（否则会更大）。
皮尔斯振荡器的串联电阻器
如上所述，具有皮尔斯振荡器配置的微控制器可能需要外部串联电阻器对于低于4MHz的频率。串联电阻器RV将有助于抑制不必要的泛音，并调整内部振荡器到外部pi电路，该电路由C1、C2和晶体组成。串联电阻器RV可评估为如下：RV与电容器C2串联，因此起到低通滤波器的作用（图2）。C2的值应为假如通过选择RV，截止频率fT应在基频和第三泛音之间（方程式2和3）。
fT = 2 . f0 (equation 2)

RV = 1 / (2 π fT C2) (equation 3)

示例：提供晶体谐振频率2MHz和C2=22pF。因此，fT=2 x 2MHz=4MHz，RV=1.8 kΩ。

如果微控制器提供Colpitts振荡器配置，则微控制器显示如图所示的电路。4.电容器C1和C2的选择如等式（1）所述。
示例：提供CL=16pF。假设CS1＝CS2＝10pF，外部电容器可以被评估为C1＝C2＝22pF。如上所述，应在没有任何探针反馈的情况下测量频率。
只有一个基本模式晶体输入的微控制器有时，微控制器的手册只显示了晶体的一个输入。晶体和电容器接地，如图所示。5.微控制器制造商的意图是调整负载电容或确保晶体的直流绝缘（或两者）。
一个可行的解决方案是选择一个与指定负载大致相同的电容值
晶体的电容（方程式4）。
C1 ≈ CL (equation 4)
示例：提供CL=16pF。用于优化的合适的初始值是C1＝16pF。该值应通过免费反馈进行检查和校正频率测量值.

应始终检查启动裕度为了检查晶体是否能够可靠地开始振荡，可以手动将电阻器串联焊接到晶体上。SMD电阻器最适合此测试。即使电阻值高出X倍，电路也应振荡大于晶体的最大指定谐振电阻。
晶体的最大指定谐振电阻可以在其数据表中找到。系数X应为3到5在整个要求的温度范围内。对于特殊应用，更高的系数X是合适的。
示例：谐振电阻R1，最大值=100Ω。如果电路用于工业目的，则电路应工作即使手动焊接的测试电阻器的值为300Ω至500Ω，也应正确。
结论

对于较小的数量，使用振荡器而不是晶体更经济。振荡器易于应用提供可靠的操作。对于更大的数量，并且仅用作简单的时钟发生器时，晶体更比振荡器合理。本文描述了如何评估所需的外部组件。此外提出了一种检查启动性能的简单方法。
