晶振厂商汇总与晶振基础知识简单易懂Q13FC1350000400爱普生编码
晶体振荡器的被广泛应用到军、民用通信电台,微波通信设备,程控电话交换机,无线电综合测试仪,BP机、移动电话发射台,高档频率计数器、GPS、卫星通信、遥控移动设备等等,90%的电子设备中都有用到晶振.
每个单片机系统里都有晶振(晶体震荡器),在单片机系统里晶振的作用非常大,他结合单片机内部的电路,产生单片机所必须的时钟频率,单片机的一切指令的执行都是建立在这个基础上的,晶振的提供的时钟频率越高,那单片机的运行速度也就越快.

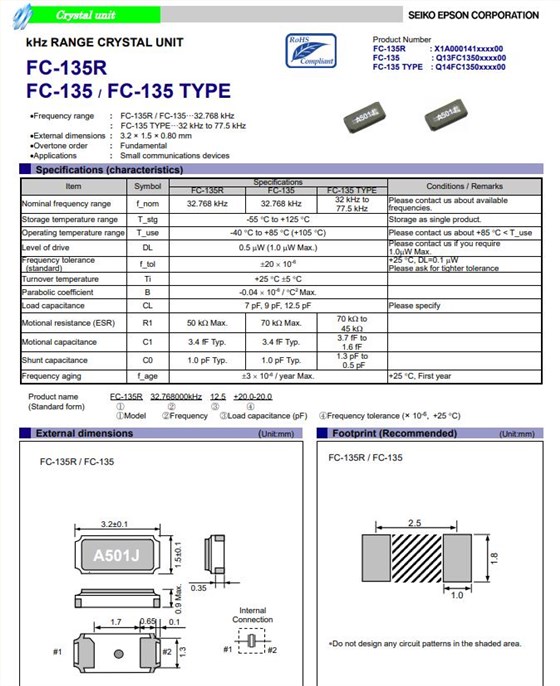

爱普生Q13FC1350000400晶振,EPSON石英晶体
LxWxH/尺寸 | Model/型号 | 编码 | Frequency/频率 | Oper.Temper.Range/工作温度 | ESR[MAX]等效串联电阻 | DriveLevel[Max]驱动电平 |
2.05x1.2x0.6mm | FC-12M | X1A000061000200 | 32.768000kHz | -40to+85°C | ≤90KΩ | ≤0.5µW |
2.05x1.2x0.6mm | FC-12M | X1A000061000300 | 32.768000kHz | -40to+85°C | ≤90KΩ | ≤0.5µW |
2.05x1.2x0.6mm | FC-12M | X1A000061000800 | 32.768000kHz | -40to+85°C | ≤90KΩ | ≤0.5µW |
2.05x1.2x0.6mm | FC-12M | X1A000061003000 | 32.768000kHz | -40to+85°C | ≤90KΩ | ≤0.5µW |
2.05x1.2x0.6mm | FC-12M | X1A000061003200 | 32.768000kHz | -40to+85°C | ≤90KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-13A | X1A000091000100 | 32.768000kHz | -40to+125°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-13A | X1A000091000200 | 32.768000kHz | -40to+125°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-13A | X1A000091000300 | 32.768000kHz | -40to+125°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-13A | X1A000091000500 | 32.768000kHz | -40to+125°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000100 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000200 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000300 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000400 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000500 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141000600 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141001100 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141001500 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135R | X1A000141001600 | 32.768000kHz | -40to+85°C | ≤50KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000100 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000200 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000300 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000400 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000500 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000600 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000800 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350000900 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001000 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001100 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001200 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001300 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001700 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350001900 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350004900 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350005700 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350006000 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350006100 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
3.2x1.5x0.9mm | FC-135 | Q13FC1350006300 | 32.768000kHz | -40to+85°C | ≤70KΩ | ≤0.5µW |
日本系列:
爱普生(Epson Toyocom),京瓷(Kyocera Kinseki),NDK,KDS,西铁城,TEW,大和,金石(KSS),东泽通信,RIVER,PiezoTechnology,MF,富士电气,Raltron村田等等.
中国台湾系列:
TXC(晶技),加高,嘉硕(TAISAW),希华(SIWARD),泰艺,亚陶,友桂,鸿星(HOSONIC)等等.
中国大陆系列:
中电熊猫(CEC),唐山晶源,金华,东晶电子,汇隆,创捷,长兴,惠伦顿堡(友联),北京康特,湖北东光,湖北泰晶,晶峰,康华尔,富晶宝,浙江东晶(EAST CRYSTAL),正工,松季,亿晶振业,瑞华欣,琦龙,新天源等等.
其他欧美国家:
Rakon(锐康),威克创(Vecton),瑞士微晶(Micro Crystal)等.
晶体机座:
京瓷,潮州三环等等.
晶振分类:
1、按制作材料,分为石英晶振和陶瓷晶振.
石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本结构大致是从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚 上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振.其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的.爱普生Q13FC1350000400晶振,EPSON石英晶体
2、随着电视技术的发展,近来彩电多采用500kHz或503kHz的晶体振荡器作为行、场电路的振荡源,经1/3的分频得到15625Hz的行频,其稳定性和可靠性大为提高.面且晶振价格便宜,更换容易.
石英晶体振荡器的应用:1、石英钟走时准、耗电省、经久耐用为其最大优点.不论是老式石英钟或是新式多功能石英钟都是以石英晶体振荡器为核心电路,其频率精度决定了电子钟表的走时精度.爱普生Q13FC1350000400晶振,EPSON石英晶体
3、在通信系统产品中,石英晶体振荡器的价值得到了更广泛的体现,同时也得到了更快的发展.许多高性能的石英晶振主要应用于通信网络、无线数据传输、高速数字数据传输等.
石英晶体振荡器分非温度补偿式晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、恒温控制式晶体振荡器(OCXO)和数字化/μp补偿式晶体振荡器(DCXO/MCXO)等几种类型.其中,无温度补偿式晶体振荡器是最简单的一种,在日本工业标准(JIS)中,称其为标准封装晶体振荡器(SPXO).爱普生Q13FC1350000400晶振,EPSON石英晶体
