TCXO Oscillator削波正弦波电路设计方案

常见的TCXO Oscillator输出有CMOS,LVCMOS,削波正弦波,方波等多种,其中削波正弦波因简单的结构,布局简化,成本低,用途广泛等理由,成为TCXO振荡器产品比较常用的一种输出逻辑.TCXO具有温度补偿性能,对于时钟定时频率精准度要求比较高,频率公差可达到±0.5ppm~±2.0ppm,个别要求更高的也有±0.1ppm,不管公差有多高,削波正弦波的电路都可以支持.台湾TAITIEN公司利用削波正弦波形电路设计,以下是设计的原理和内容.

剪切正弦波形是温度补偿晶体振荡器最常用的输出选项,具有低功耗,改善热特性,更好的老化和频率稳定性能,而且比CMOS输出更好的相位噪声性能.

•具有限幅正弦波输出的TAITIEN TCXO也可与振荡器IC配合使用,为芯片组生成方波输出.

•TCXO的输出需要连接到振荡器IC上的晶体输入引脚,石英晶体振荡器IC的输出引脚应连接到芯片组的输入引脚.

•除7050振荡器产品系列外,对于所有其他更小尺寸的TAITIEN TCXO,需要在TCXO输出引脚和IC时钟输入引脚之间串联一个1000pF电容.

•如果IC没有集成输入缓冲器功能,则需要在TCXO的输出引脚和IC的时钟输入引脚之间串联一个74HC04和Rf电阻等反相器,将限幅正弦波转换为方波.

•外部Rf电阻值应在100K至10M欧姆之间.

•除7x5mm产品系列外,对于所有其他更小尺寸的TAITIEN TCXO,需要在TCXO有源贴片晶振输出引脚和IC时钟输入引脚之间串联一个1000pF电容.

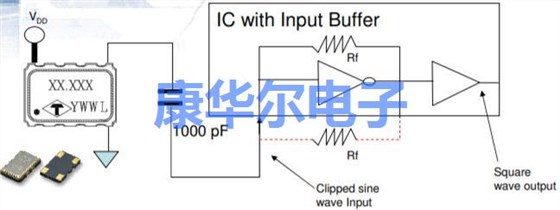

•要将限幅正弦波形转换为方形波形信号(如CMOS),需要输入缓冲区.

•通常,TCXO晶振输出的IC将在芯片内部集成输入缓冲功能.振荡器电路应具有与逆变器并联的Rf反馈电阻.

•如果IC内部没有Rf电阻,则需要在变频器的输入引脚和输出引脚之间添加一个Rf电阻.

•外部Rf电阻值应在100K至10M欧姆之间.

•除7x5mm产品系列外,对于所有其他更小尺寸的TAITIEN TCXO,需要在TCXO温补晶振输出引脚和IC时钟输入引脚之间串联一个1000pF电容.
