6G转换器晶振,Skyworks欧美晶振,550BJ25M0000DG

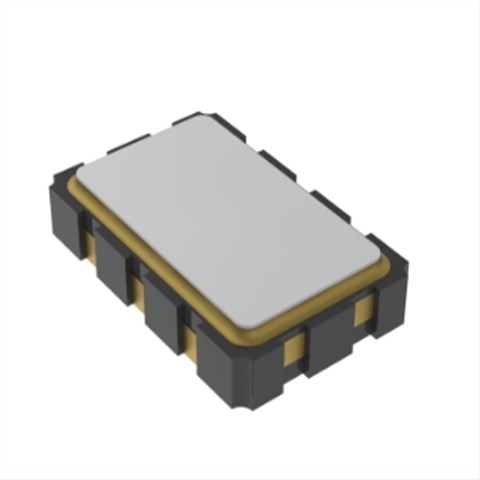

6G转换器晶振,Skyworks欧美晶振,550BJ25M0000DG，尺寸7.0×5.0mm，频率25MHZ，输出逻辑LVDS，VCXO压控晶振，差分输出晶振，LVDS差分晶振，差分晶体振荡器，压控差分晶振，有源贴片晶振，有源振荡器，六脚差分晶振，OSC差分晶振，压控晶体振荡器，低抖动压控晶振，低电压差分晶振，低相位差分晶振，低损耗差分晶振，光学模块差分晶振，时钟应用差分晶振，数据恢复应用差分晶振，产品很适合用于SONET/SDH xDSL 10 GbE局域网/广域网，低抖动时钟生成，光学模块，时钟和数据恢复等领域。

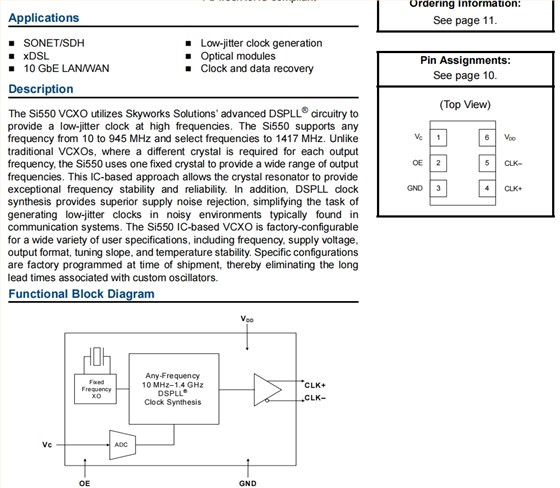

Si550 VCXO利用Skyworks Solutions的先进DSPLL®电路在高频下提供低抖动时钟。Si550有源贴片晶振支持任何频率从10到945MHz，并选择频率到1417MHz。不像传统的VCXO，其中每个输出需要不同的晶体频率，Si550使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。此外，DSPLL时钟合成提供了卓越的电源噪声抑制，简化了在噪声环境中生成低抖动时钟通信系统。基于Si550 IC的VCXO可在工厂进行配置，对于包括频率、电源电压、电源电压等的各种各样的用户规范，输出格式、调谐斜率和温度稳定性。6G转换器晶振,Skyworks欧美晶振,550BJ25M0000DG.

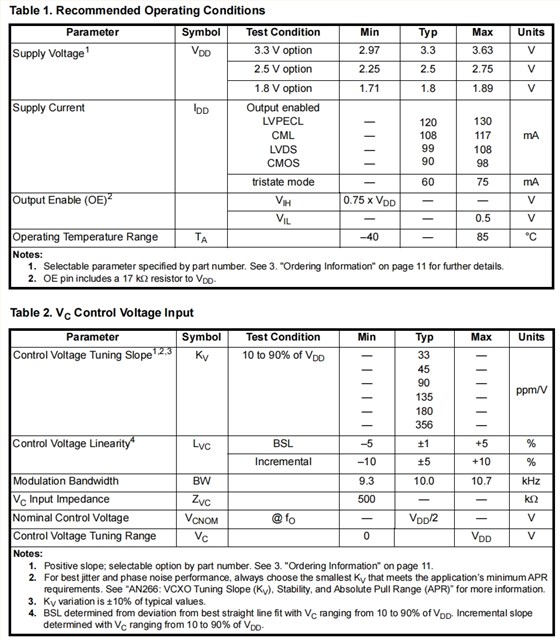

6G转换器晶振,Skyworks欧美晶振,550BJ25M0000DG 参数表

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

Supply Voltage1

VDD

3.3 V option

2.97

3.3

3.63

2.5 V option

2.25

2.5

2.75

1.8 V option

1.71

1.8

1.89

Supply Current

IDD

Output enabled
LVPECL
CML
LVDS
CMOS

120
108
99
90

130
117
108
98

tristate mode

Output Enable (OE)2

VIH

0.75 x VDD

VIL

0.5

Operating Temperature Range

–40

°C

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

Control Voltage Tuning Slope1,2,3

10 to 90% of VDD

33
45
90
135
180
356

ppm/V

Control Voltage Linearity4

LVC

BSL

–5

±1

Incremental

–10

±5

+10

Modulation Bandwidth

9.3

10.0

10.7

kHz

VCInput Impedance

ZVC

500

kΩ

Nominal Control Voltage

VCNOM

@ fO

VDD/2

Control Voltage Tuning Range

VDD

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

Nominal Frequency1,2,3

LVDS/CML/LVPECL

MHz

CMOS

160

MHz

Temperature Stability1,4

TA= –40 to +85 ºC

–20
–50
–100

+20
+50
+100

ppm

Absolute Pull Range1,4

APR

±12

±375

ppm

Aging

Frequency drift over first year.

±3

ppm

Frequency drift over 15 year life.

±10

Power up Time5

tOSC

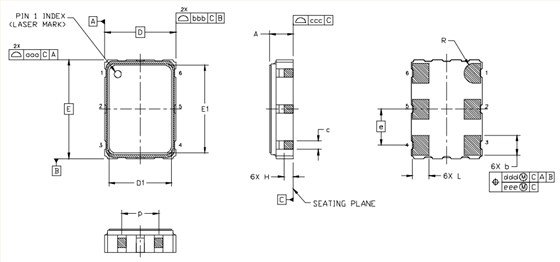

6G转换器晶振,Skyworks欧美晶振,550BJ25M0000DG尺寸图

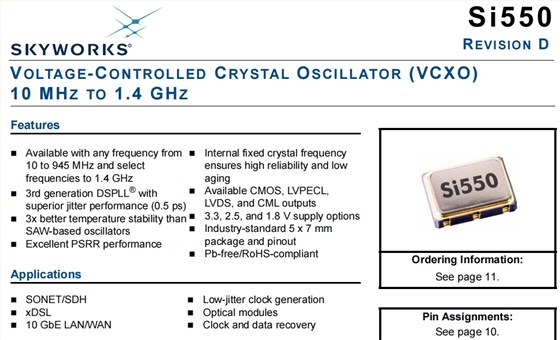

进口有源晶振产品特性：

可用于以下任何频率10至945MHz并选择

频率至1.4 GHz

第三代DSPLL，内置

出色的抖动性能(0.5 ps) 温度稳定性比高3倍

基于SAW的振荡器

出色的PSRR性能

内部固定晶振频率

确保高可靠性和低老化

可用的CMOS、LVPECL、 LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7毫米

封装和引脚排列

无铅/符合RoHS标准
