AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振

AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振，德国进口晶振，AXTAL晶振，型号：AXE3225P，编码为：AXE3225P‐33‐50-1C-125.000MHz，频率为：125.000MHz，小体积晶振尺寸：3.2x2.5mm封装，LVPECL输出差分晶体振荡器，差分晶振，六脚贴片晶振，有源晶振，石英晶振，贴片晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低损耗，低耗能，低相位抖动晶振，低电平等特点。被广泛应用于：移动通讯设备，无线网络，蓝牙模块，物联网，以太网，路由器，交换机，光纤通道，安防设备，GPS定位，车载导航等应用。

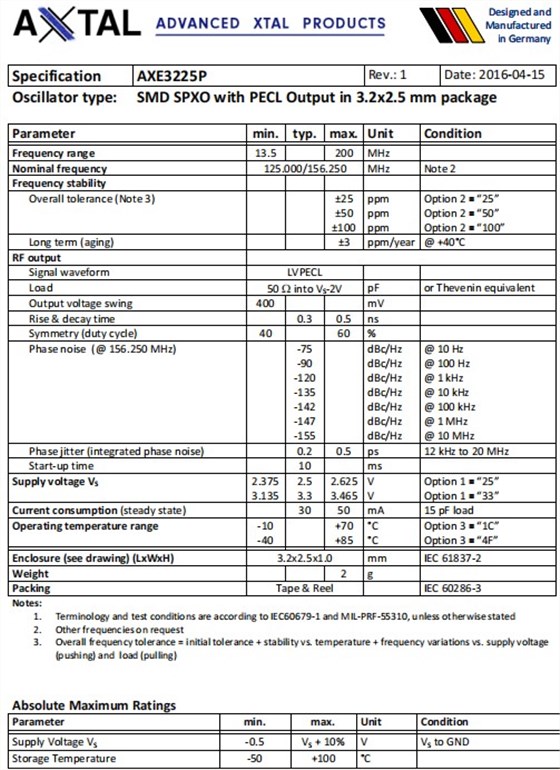

AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振 参数表

Parameter	min.	typ.	max.	Unit	Condition
Frequencyrange		125		MHz
Nominalfrequency	125.000/156.250			MHz	Note2
Frequencystability
Overall tolerance (Note3)			±25	ppm	Option 2 = “25” Option 2 = “50” Option 2 = “100”
			±50	ppm
			±100	ppm
Longterm(aging)			±3	ppm/year	@+40°C
RFoutput
Signalwaveform	LVPECL
Load	50WintoVS‐2V			pF	or Theveninequivalent
Output voltageswing	400			mV
Rise&decaytime		0.3	0.5	ns
Symmetry(dutycycle)	40		60	%
Phase noise (@ 156.250MHz)		‐75		dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz	@ 10 Hz @ 100 Hz @ 1 kHz @ 10 kHz @ 100 kHz @ 1 MHz @ 10 MHz
		‐90
		‐120
		‐135
		‐142
		‐147
		‐155
Phase jitter(integratedphasenoise)		0.2	0.5	ps	12kHzto20MHz
Start‐uptime		10		ms
SupplyvoltageVS	2.375	2.5	2.625	V	Option 1 = “25” Option 1 = “33”
	3.135	3.3	3.465	V
Currentconsumption(steady state)		30	50	mA	15pFload
Operatingtemperaturerange	‐10		70	°C	Option 3 = “1C” Option 3 = “4F”
	‐40		85	°C
Enclosure(seedrawing)(LxWxH)		3.2x2.5x1.0		mm	IEC61837‐2
Weight			2	g
Packing	Tape&Reel				IEC60286‐3

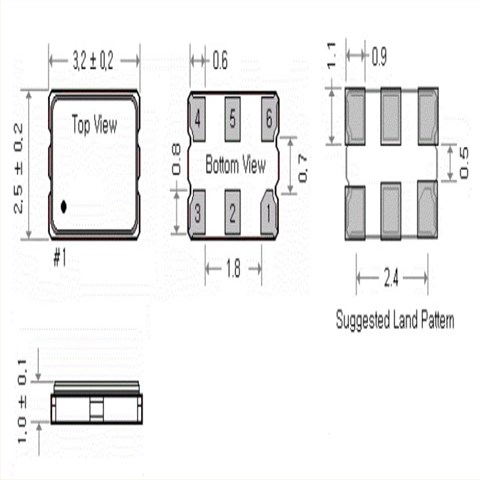

AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振 尺寸图

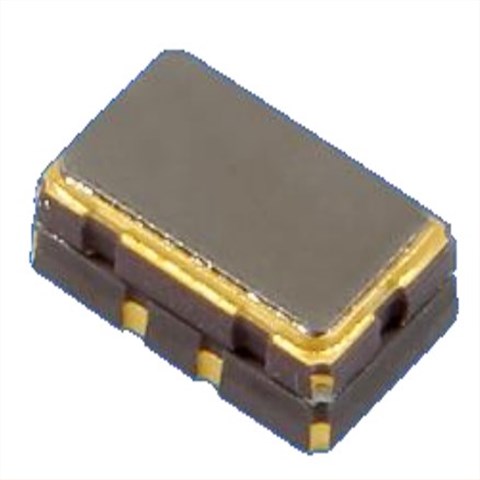

AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚石英贴片晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
