NAKA晶振,石英晶振,HC-49U晶振,49S形日产晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的俱佳选择.符合RoHS/无铅.
石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围.石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等.
|

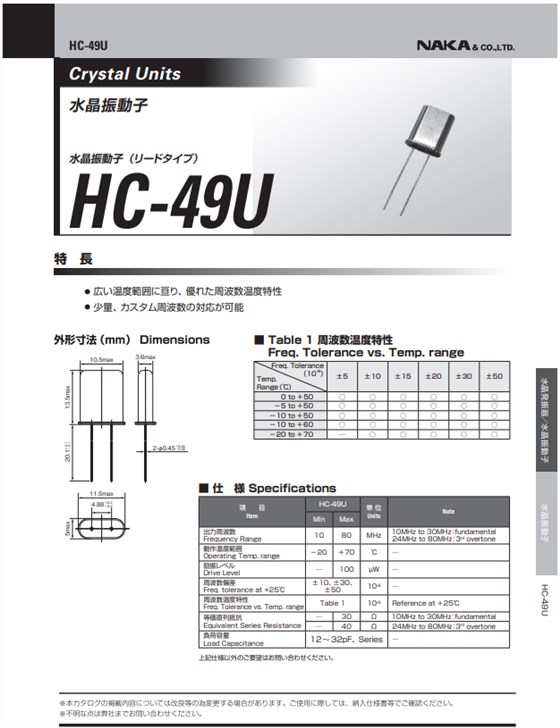

NAKA晶振规格 |
单位 |
HC-49U晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10~80MHz |
标准频率 |
|
储存温度 |
T_stg |
-30°C~+85°C
|
裸存 |
|
工作温度 |
T_use |
-20~ +70℃
|
标准温度 |
|
激励功率 |
DL |
200μWMax. |
推荐:1μW～100μW |
|
频率公差 |
f_—l |
±10,±30,±50×10-6 |
+25°C对于超出标准的规格说明,
|
|
频率温度特征 |
f_tem |
±5,±10,±15,±20,±30,±50×10-6(-0~+50℃) ±5,±10,±15,±20,±30,±50×10-6(-5~+50℃)
±5,±10,±15,±20,±30,±50×10-6(-10~+50℃)
±5,±10,±15,±20,±30,±50×10-6(-10~+60℃)
±10,±15,±20,±30,±50×10-6(-20~+70℃) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12pF~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C—+85°C,DL=100μW |
|
频率老化 |
f_age |
±5×10-6/yearMax. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致智能穿戴晶振功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能进口石英晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
交换机晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
