NX3225SA晶振,NX3225SA-16.000MHZ-STD-CSR-1晶振,日产金属面四脚石英谐振器

日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、石英贴片晶振器件的专业生产厂家,以"通过对客户的服务,为社会繁荣和世界和平作出贡献"的创业理念为基础于1948年成立.

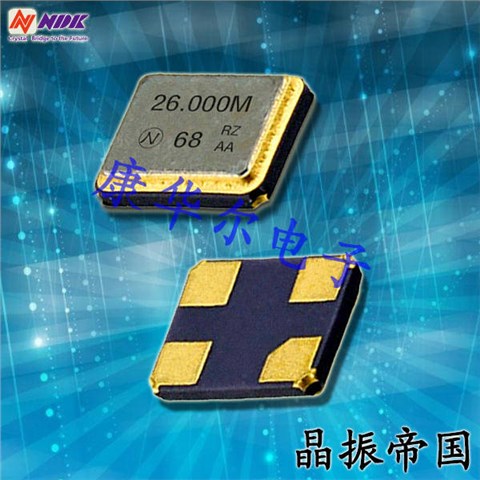

NDK晶振,贴片晶振,NX3225SA晶振,NX3225SA-16.000MHZ-STD-CSR-1晶振,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口佳选择,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.包含RoHS指令豁免的密封玻璃中的铅.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

NDK晶振	单位	NX3225SA	石英晶振基本条件
标准频率	f_nom	12~50MHz	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +125°C	标准温度
激励功率	DL	200μW Max.	推荐:10μW
频率公差	f_— l	±15 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1× 10^-6/±5× 10^-6/ year Max.	+25°C,第一年

NDK晶振NX3225SA料号系列编码表:

原厂编码	厂家	型号	系列	频率	频率稳定度	包装/封装	尺寸	高度
NX3225SA-24.000MHZ-STD-CSR-1	NDK	NX3225SA	MHz	24MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-16.000MHZ-STD-CSR-1	NDK	NX3225SA	MHz	16MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-32.000MHZ-STD-CSR-1	NDK	NX3225SA	MHz	32MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-26.000MHZ-STD-CSR-1	NDK	NX3225SA	MHz	26MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-20.000MHZ-STD-CSR-1	NDK	NX3225SA	MHz	20MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-14.31818MHZ-STD-CSR-1	NDK	NX3225SA	MHz	14.31818MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
NX3225SA-24.576MHZ-STD-CSR-1	NDK	NX3225SA	MHz	24.576MHz	±15ppm	4-SMD	(3.20mm x 2.50mm)	(0.60mm)
