2012mm,32.768K有源晶振,SiT1630AI-H4-DCC-32.768S,SiTime振荡器,欧美进口晶振,进口晶体振荡器,可编程晶振,有源贴片晶振,SMD振荡器,有源晶体振荡器,2012小体积有源晶振,OSC贴片晶振,32.768KHZ晶体振荡器,尺寸2.0x1.2mm,频率32.768KHZ,低损耗晶振,低电压晶振,低抖动晶振,蓝牙模块晶振,WIFI模块晶振,RTC参考时钟晶振,工业计时晶振.

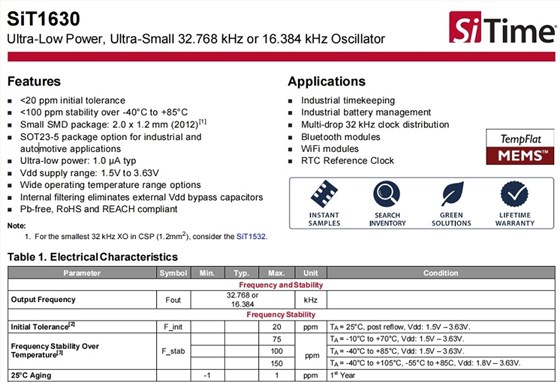

2012mm,32.768K有源晶振,SiT1630AI-H4-DCC-32.768S,SiTime振荡器特点:
<20ppm初始公差,<在-40°C至+85°C范围内的100 ppm稳定性
小型SMD有源晶振封装：2.0x1.2mm（2012）[1],适用于工业和汽车应用
超低功率：典型值1.0µA,Vdd供电范围：1.5V至3.63V
广泛的工作温度范围选项,内部滤波消除了外部Vdd旁路电容器
无铅，符合RoHS和REACH
2012mm,32.768K有源晶振,SiT1630AI-H4-DCC-32.768S,SiTime振荡器 参数表
| Parameter | Symbol | Min. | Typ. | Max. | Unit | Condition | |||||||||||||||||||||||
| Frequency and Stability | |||||||||||||||||||||||||||||
| Output Frequency | Fout |
32.768 or 16.384 |
kHz | ||||||||||||||||||||||||||
| Frequency Stability | |||||||||||||||||||||||||||||
| Initial Tolerance[2] | F_init | 20 | ppm | TA= 25°C, post reflow, Vdd: 1.5V – 3.63V. | |||||||||||||||||||||||||
|
Frequency Stability Over Temperature[3] |
F_stab | 75 | ppm | TA= - 10°C to +70°C, Vdd: 1.5V – 3.63V. | |||||||||||||||||||||||||
| 100 | TA= -40°C to +85°C, Vdd: 1.5V – 3.63V. | ||||||||||||||||||||||||||||
| 150 | TA= -40°C to +105°C, -55°C to +85C, Vdd: 1.8V – 3.63V. | ||||||||||||||||||||||||||||
| 25°C Aging | - 1 | 1 | ppm | 1stYear | |||||||||||||||||||||||||

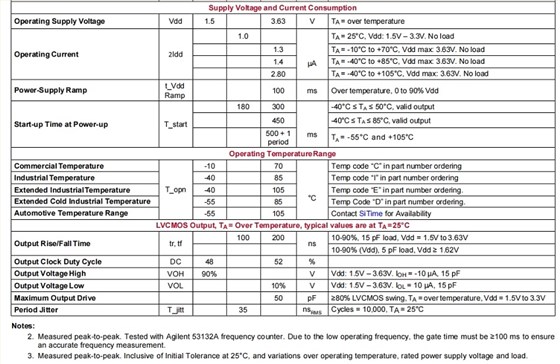

| Supply Voltage and Current Consumption | |||||||||||||||||||||||||||||
| Operating Supply Voltage | Vdd | 1.5 | 3.63 | V | TA= over temperature | ||||||||||||||||||||||||
| Operating Current | 2Idd | 1.0 |
μA |
TA= 25°C, Vdd: 1.5V – 3.3V. No load | |||||||||||||||||||||||||
| 1.3 | TA= - 10°C to +70°C, Vdd max: 3.63V. No load | ||||||||||||||||||||||||||||
| 1.4 | TA= -40°C to +85°C, Vdd max: 3.63V. No load | ||||||||||||||||||||||||||||
| 2.80 | TA= -40°C to +105°C, Vdd max: 3.63V. No load | ||||||||||||||||||||||||||||
| Power-Supply Ramp |
t_Vdd Ramp |
100 | ms | Over temperature, 0 to 90% Vdd | |||||||||||||||||||||||||
| Start-up Time at Power-up | T_start | 180 | 300 | ms | -40°C ≤ TA≤ 50°C, valid output | ||||||||||||||||||||||||
| 450 | -40°C ≤ TA≤ 85°C, valid output | ||||||||||||||||||||||||||||
|
500 + 1 period |
TA= - 55°C and +105°C | ||||||||||||||||||||||||||||
| Operating Temperature Range | |||||||||||||||||||||||||||||
| Commercial Temperature | T_opn | - 10 | 70 | °C | Temp code “C” in part number ordering | ||||||||||||||||||||||||
| Industrial Temperature | -40 | 85 | Temp code “I” in part number ordering | ||||||||||||||||||||||||||
| Extended IndustrialTemperature | -40 | 105 | Temp code “E” in part number ordering. | ||||||||||||||||||||||||||
| Extended Cold Industrial Temperature | -55 | 85 | Temp Code “D” in part number ordering. | ||||||||||||||||||||||||||
| Automotive Temperature Range | -55 | 105 | ContactSiTimefor Availability | ||||||||||||||||||||||||||
| LVCMOS Output, TA= Over Temperature, typical values are at TA= 25°C | |||||||||||||||||||||||||||||
| Output Rise/Fall Time | tr, tf | 100 | 200 | ns | 10-90%, 15 pF load, Vdd = 1.5V to 3.63V | ||||||||||||||||||||||||
| 10-90% (Vdd), 5 pF load, Vdd ≥ 1.62V | |||||||||||||||||||||||||||||
| Output Clock Duty Cycle | DC | 48 | 52 | % | |||||||||||||||||||||||||
| Output Voltage High | VOH | 90% | V | Vdd: 1.5V – 3.63V. IOH= - 10 μA, 15 pF | |||||||||||||||||||||||||
| Output Voltage Low | VOL | 10% | V | Vdd: 1.5V – 3.63V. IOL= 10 μA, 15 pF | |||||||||||||||||||||||||
| Maximum Output Drive | 50 | pF | ≥80% LVCMOSswing, TA= over temperature, Vdd = 1.5V to 3.3V | ||||||||||||||||||||||||||
| Period Jitter | T_jitt | 35 | nsRMS | Cycles = 10,000, TA= 25°C | |||||||||||||||||||||||||

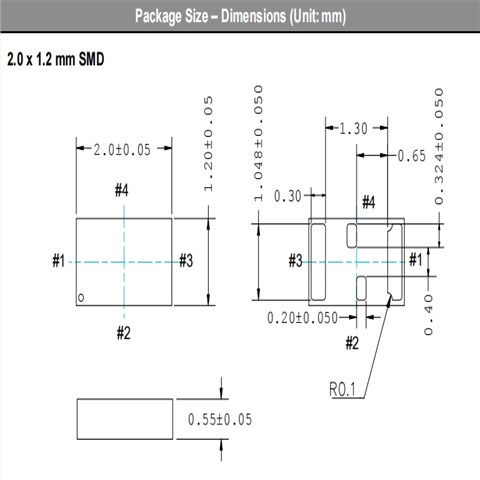

2012mm,32.768K有源晶振,SiT1630AI-H4-DCC-32.768S,SiTime振荡器 尺寸图
