Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振

产品简介

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振美国进口晶振,Greenray格林雷振,T56系列晶振编码为:T56-X16-CS-LG-16MHz-E,频率为:16.000MHz小体积晶振尺寸为5.0x3.2mm,8垫脚贴片晶振,TCXO温补晶体振荡器石英晶体振荡器,石英晶振,有源晶振,耐高温晶振,贴片石英晶振,格林雷工业的T56系列TCXO已被开发为参考振荡器,用于需要低功率牵引,紧密稳定在军事温度范围,和紧凑的足迹。宽温度范围-55°C至+125°C,± 1ppm超过−55°C到+125°C,优秀的长期老化< 4ppm超过10年,低加速度灵敏度< 3x10-10/g,T56系列温补晶振具有超小型,轻薄型,低抖动,低功耗,低电源电压,低相位噪声,低电平等特点。应用于:电信,高冲击波电子,移动无线电移动仪器,机载通信,无线通信,微波接收机,车载导航,GPS定位系统等应用。

产品详情

1

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振美国进口晶振,Greenray格林雷振,T56系列晶振编码为:T56-X16-CS-LG-16MHz-E,频率为:16.000MHz小体积晶振尺寸为5.0x3.2mm封装,8垫脚贴片晶振,TCXO温补晶体振荡器石英晶体振荡器,石英晶振,有源晶振,耐高温晶振,贴片石英晶振,格林雷工业的T56系列TCXO已被开发为参考振荡器,用于需要低功率牵引,紧密稳定在军事温度范围,和紧凑的足迹。宽温度范围-55°C至+125°C,± 1ppm超过−55°C到+125°C,优秀的长期老化< 4ppm超过10年,低加速度灵敏度< 3x10-10/g,T56系列温补晶振具有超小型,轻薄型,低抖动,低功耗,低电源电压,低相位噪声,低电平等特点。应用于:电信,高冲击波电子,移动无线电移动仪器,机载通信,无线通信,微波接收机,车载导航,GPS定位系统等应用。

2

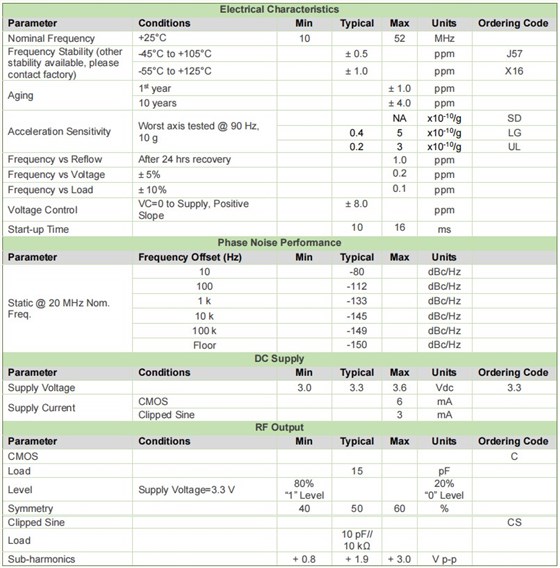

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振参数表

Electrical Characteristics
Parameter Conditions Min Typical Max Units Ordering Code
Nominal Frequency +25°C
16
MHz
Frequency Stability (other
stability available, please
contact factory)
-45°C to +105°C ± 0.5 ppm J57
-55°C to +125°C ± 1.0 ppm X16
Aging 1styear ± 1.0 ppm
10 years ± 4.0 ppm
Acceleration Sensitivity
10 g,
NA x10-10/g SD
0.4 5 x10-10/g LG
0.2 3 x10-10/g UL
Frequency vs Reflow After 24 hrs recovery 1.0 ppm
Frequency vs Voltage ± 5% 0.2 ppm
Frequency vs Load ± 10% 0.1 ppm
Voltage Control VC=0 to Supply, Positive
Slope
± 8.0 ppm
Start-up Time 10 16 ms
Phase Noise Performance
Parameter Frequency Offset (Hz) Min Typical Max Units
Static @ 20 MHz Nom.
Freq.
10 -80 dBc/Hz
100 -112 dBc/Hz
1 k -133 dBc/Hz
10 k -145 dBc/Hz
100 k -149 dBc/Hz
Floor -150 dBc/Hz
DC Supply
Parameter Conditions Min Typical Max Units Ordering Code
Supply Voltage 3.0 3.3 3.6 Vdc 3.3
Supply Current CMOS 6 mA
Clipped Sine 3 mA
RF Output
Parameter Conditions Min Typical Max Units Ordering Code
CMOS C
Load 15 pF
Level Supply Voltage=3.3 V 80%
“1” Level
20%
“0” Level
Symmetry 40 50 60 %
Clipped Sine CS
Load 10 pF//
10 kΩ
Sub-harmonics + 0.8 + 1.9 + 3.0 V p-p
3

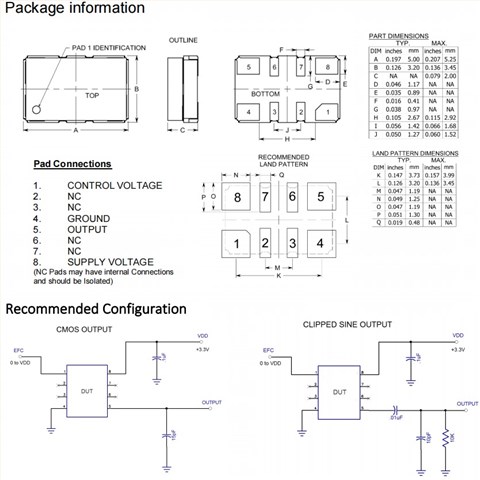

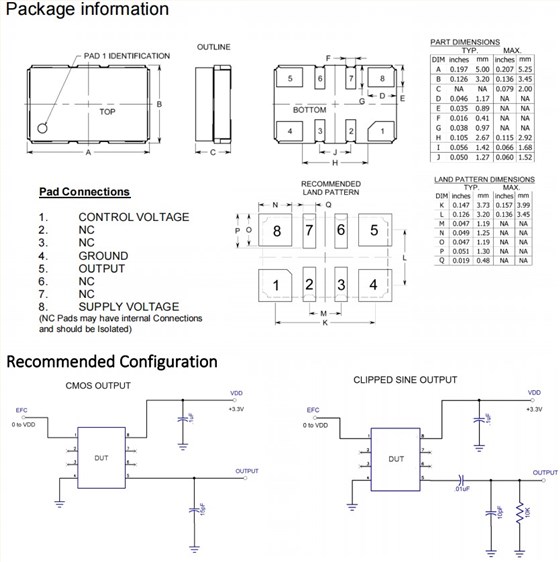

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振 尺寸图

T56

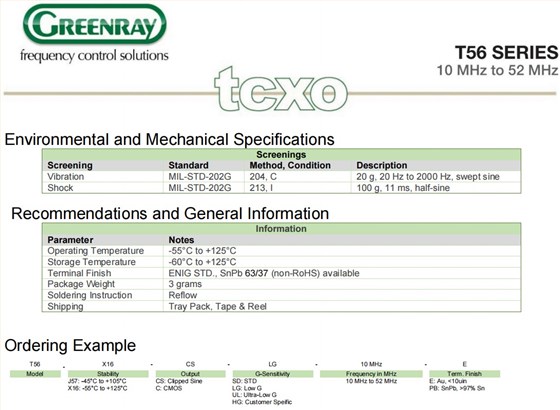

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振

产品特点:

宽温度范围:–55°C至+125°C

小巧坚固的5.0 x 3.2mm封装有源贴片晶振
在−55°C至+125°C范围内,温度稳定性为±1ppm
10年内长期老化<4 ppm
低加速度灵敏度<3x10-10/g
低功耗
应用程序:电信,高冲击电子设备,移动收音机,移动仪器,机载通信,无线通信,微波接收器


T56-3


T56-1


T56-2
