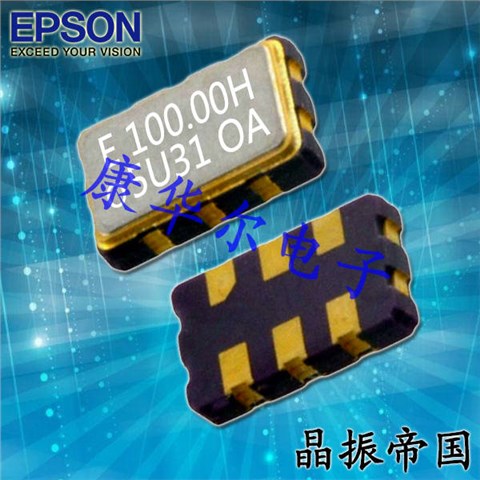

X1M000351001500振荡器,XG-2121CA导航仪晶振,EPSON安防设备晶振

X1M000351001500振荡器,XG-2121CA导航仪晶振,EPSON安防设备晶振，EPSON爱普生株式会社，日本进口晶振，型号XG-2121CA系列，编码为：X1M000351001500，频率为：156.250000 MHz，小体积晶振尺寸：7.0x5.0x1.2mm封装，六脚贴片晶振，LVDS差分晶体振荡器，差分晶振，低抖动表面声波(SAW)振荡器 (SPSO) ，SAW单元极低的抖动振荡器，石英晶振，有源晶振，石英晶体振荡器，具有超小型，轻薄型，低抖动，低功耗，低耗能，低电源电压，低相位噪声，高精度，高性能，高品质等特点。石英贴片晶振，被广泛应用于：通讯设备晶振、无线网络，蓝牙模块，光端机、导航仪，安防设备、路由器/交换机、仪器仪表、物联网，汽车电子，以太网，光纤通讯等应用。

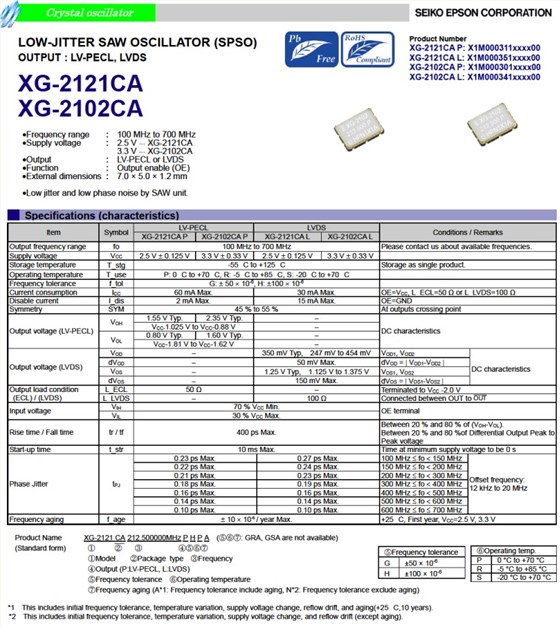

X1M000351001500振荡器,XG-2121CA导航仪晶振,EPSON安防设备晶振 参数图

项目	符号	LV-PECL		LVDS		条件
		XG-2121CAP	XG-2102CAP	XG-2121CAL	XG-2102CAL
输出频率范围	f0	156.250 MHz				请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.5V土0.125V	3.3V土0.33V	2.5V土0.125V	3.3V土0.33V
储存温度	T_stg	-55℃ ~ +125℃				裸存
工作温度	T_use	P:0℃ ~ +70℃ ,R:-5℃ ~ +85℃ ,S:-20℃ ~ +70℃
频率稳定度	f_tol	G:土50x10-6,H:土100x10-6
功耗	ICC	60 mA Max.		30 mA Max.		OE=Vcc, L_ECL=50Ωor L_LVDS=100Ω
输出禁用电流	I_dis	2 mA Max.		15 mA Max.		OE=GND
占空比	SYM	45 % ~ 55 %				在输出交叉点
输出电压 (LV-PECL)	VOH	1.55 V Typ.	2.35 V Typ.			DC特征
		VCC-1.025 V ~ VCC-0.88 V		一
	VOL	0.80 V Typ.	1.60 V Typ.
		VCC-1.81 V ~ VCC-1.62 V
输出电压 (LVDS)	VOD			350 mV Typ,247 mV ~ 454 mV		VOD1 , VOD2	DC特征
	dVOD			50 mV Max.		dVOD=|VOD1-VOD2|
	VOS	一		1.25 V Typ,1.125 V ~ 1.375 V		VOS1 , VOS2
	dVOS	一		150 mV Max.		dVOS=|VOS1-VOS2|
输出负载条件 (ECL) / (LVDS)	L_ECL	50Ω				终止于VCC -2.0 V
	L_LVDS			100Ω		连接到OUT与OUT之间
输入电压	VIH	70 % VCCMin.				OE终端
	VIL	30 % VCCMax.
上升/下降时间	tr / tf	400 ps Max.				20 % ~ 80 % (VOH-VOL). 20 % ~ 80 %微分输出 峰-峰值
振荡启动时间	t_str	10 ms Max.				在电源电压最低时，所需时间为0秒
相位抖动	tPJ	0.23 ps Max.		0.27 ps Max.		100 MHz<f0<150 MHz	抵消频率： 12 kHz ~ 20 MHz
		0.22 ps Max.		0.24 ps Max.		150 MHz<f0<200 MHz
		0.21 ps Max.		0.23 ps Max.		200 MHz<f0<300 MHz
		0.18 ps Max.		0.19 ps Max.		300 MHz<f0<400 MHz
		0.16 ps Max.		0.16 ps Max.		400 MHz<f0<500 MHz
		0.14 ps Max.		0.14 ps Max.		500 MHz<f0<600 MHz
		0.10 ps Max.		0.10 ps Max.		600 MHz<f0<700 MHz
频率老化	f_aging	土10x10-6 / year Max.				+25℃，第一年， VCC=2.5 V, 3.3 V

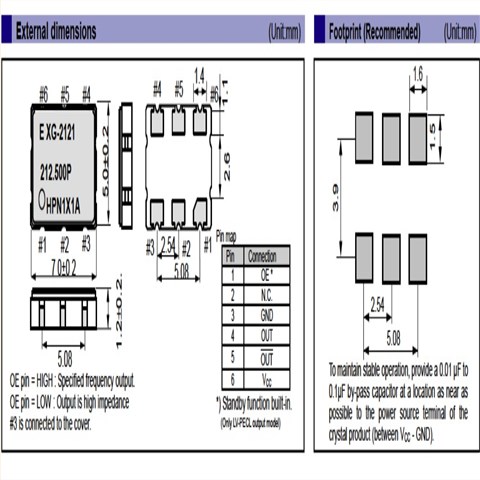

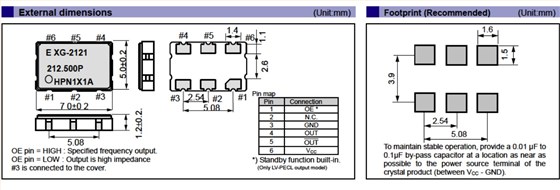

X1M000351001500振荡器,XG-2121CA导航仪晶振,EPSON安防设备晶振尺寸图

X1M000351001500振荡器,XG-2121CA导航仪晶振,EPSON安防设备晶振

产品特点：

频率范围：100MHz~700MHz

电源电压：2.5V---XG-2121CA，3.3V---XG-2102CA

输出：LV-PECL / LVDS

功能：使能(OE)

外部尺寸规格：7.0×5.0×1.2mm石英晶体振荡器

SAW单元极低的抖动振荡器

晶振编码查询	品牌	型号	频率	尺寸	输出方式
X1M000351000100	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000200	EPSON晶振	XG-2121CA	133.330000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000300	EPSON晶振	XG-2121CA	150.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000400	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000500	EPSON晶振	XG-2121CA	212.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000600	EPSON晶振	XG-2121CA	133.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000700	EPSON晶振	XG-2121CA	402.832000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000800	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351000900	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001000	EPSON晶振	XG-2121CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001100	EPSON晶振	XG-2121CA	250.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001200	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001300	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001400	EPSON晶振	XG-2121CA	133.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001500	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001600	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001700	EPSON晶振	XG-2121CA	320.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001800	EPSON晶振	XG-2121CA	320.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351001900	EPSON晶振	XG-2121CA	320.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351002000	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351002100	EPSON晶振	XG-2121CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351002200	石英晶振	XG-2121CA	300.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351002900	EPSON晶振	XG-2121CA	402.832000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003000	EPSON晶振	XG-2121CA	322.265625 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003200	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003300	EPSON晶振	XG-2121CA	322.265625 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003400	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003500	EPSON晶振	XG-2121CA	250.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003600	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003700	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003800	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351003900	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000351004000	EPSON晶振	XG-2121CA	250.000000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000361000100	EPSON晶振	XG-2103CA	212.500000 MHz	7.00 x 5.00 x 1.20 mm	LVDS
X1M000361000200	EPSON晶振	XG-2103CA	133.333333 MHz	7.00 x 5.00 x 1.20 mm	LVDS
