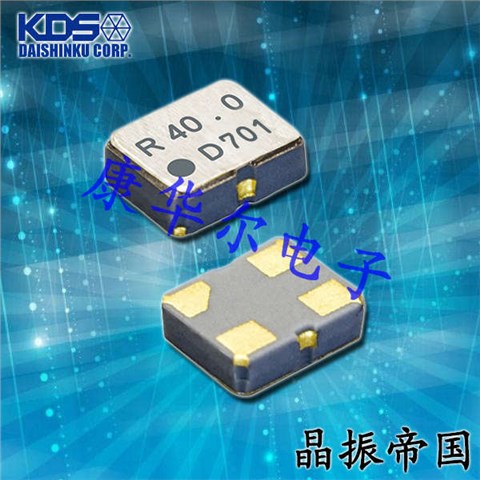

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器

产品简介

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器，尺寸2.0x1.6mm，频率25MHZ，电压3.3V，日本进口晶振，KDS水晶振荡子，2016mm有源晶振，有源贴片晶振，OSC振荡器，有源晶体振荡器，时钟晶体振荡器，四脚有源晶振，低电压有源晶振，低功耗有源晶振，低相位有源晶振，低抖动有源晶振，高品质有源晶振，蓝牙专用有源晶振，娱乐设备有源晶振，音频设备有源晶振，电脑外设有源晶振，车载专用有源晶振，多媒体装置有源晶振，具有低电压低相位相噪的特点。

有源晶振产品超级适合用于WiLAN, WiMAX，蓝牙，DVC, HDTV，蓝光光盘，PC外设，娱乐设备，音频设备，车载多媒体装置等领域。DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器.


产品详情

1

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器，尺寸2.0x1.6mm，频率25MHZ，电压3.3V，日本进口晶振，KDS水晶振荡子，2016mm有源晶振，有源贴片晶振，OSC振荡器，有源晶体振荡器，时钟晶体振荡器，四脚有源晶振，低电压有源晶振，低功耗有源晶振，低相位有源晶振，低抖动有源晶振，高品质有源晶振，蓝牙专用有源晶振，娱乐设备有源晶振，音频设备有源晶振，电脑外设有源晶振，车载专用有源晶振，多媒体装置有源晶振，具有低电压低相位相噪的特点。

有源晶振产品超级适合用于WiLAN, WiMAX，蓝牙，DVC, HDTV，蓝光光盘，PC外设，娱乐设备，音频设备，车载多媒体装置等领域。DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器.2

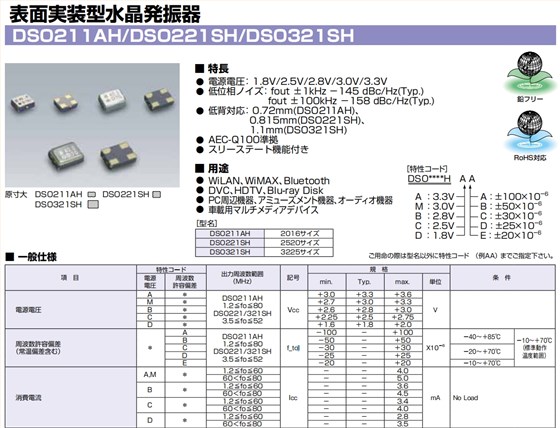

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器参数表

项目 特性二ー僻 出力周波数範团
（MHz） 		記号 規格 条件
電源
電任 		周波数
許容偏差 		min. Typ. max. 单位
電源電任 A * DSO211AH
1.2三fo三80
DSO221/321SH
3.5三fo三52 		VCC +3.0 +3.3 +3.6 V
M * +2.7 +3.0 +3.3
B * +2.6 +2.8 +3.0
C * +2.25 +2.5 +2.75
D * +1.6 +1.8 +2.0
周波数許容偏差
（常温偏差含寸） 		* A DSO211AH
1.2三fo三80
DSO221/321SH
3.5三fo三52 		f_tol -100 - +100 X10−6 −40～＋85℃ −10～＋70℃
（標準動作
温度範囲）
B -50 - +50
C -30 - +30 −20～＋70℃
D -25 - +25
E -20 - +20 −10～＋70℃
消費電流 A,M * 1.2三fo三60 lCC - - 4.0 mA No Load
60＜fo三80 - - 5.0
B * 1.2三fo三60 - - 3.6
60＜fo三80 - - 4.5
C * 1.2三fo三60 - - 3.4
60＜fo三80 - - 4.0
D * 1.2三fo三60 - - 2.8
60＜fo三80 - - 3.5

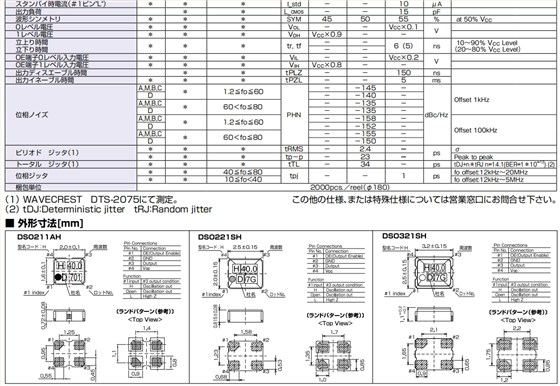

又夕ン八个時電流（＃1匕ン"L"） * * * I_std - - 10 μA
出力負荷 * * L_CMOS - - 15 pF
波形>ン>卜J * * * SYM 45 50 55 % at 50% VCC
0J八儿電任 * * * VOL - - VCCx0.1 V
1J八儿電任 * * * VOH VCCx0.9 - -
立上。時間
立下。時間 		* * * tr, tf - - 6（5） ns 10～90％ VCCLevel
（20～80％ VCCLevel）
- -
OE端子0J八儿入力電任 * * * VIL - - VCCx0.2 V
OE端子1J八儿入力電任 * * * VIH VCCx0.8 - -
出力于/又工ー方儿時間 * * tPLZ - - 150 ns
出力个木ー方儿時間 * * * tPZL - - 5 ms
位相)个式 A,M,B,C * 1.2三fo三60 PHN - -145 - dBc/Hz Offset 1kHz
D - -140 -
A,M,B,C * 60＜fo三80 - -135 -
D - -135 -
A,M,B,C * 1.2三fo三60 - -158 - Offset 100kHz
D - -152 -
A,M,B,C * 60＜fo三80 - -155 -
D - -150 -
匕J才僻艺Ψ夕（1） * * * tRMS − 2.4 − ps σ
* * * tp-p − 23 − Peak to peak
卜ー夕儿艺Ψ夕（1） * * * tTL - 34 - ps tDJ+n＊tRJ n=14.1(BER=1＊10−12) (2)
位相艺Ψ夕 * * 40三fo三80 tpj - - 1 ps fo offset:12kHz～20MHz
* * 10三fo<40 fo offset:12kHz～5MHz
褐包单位 2000pcs.／reel(Φ180）
3

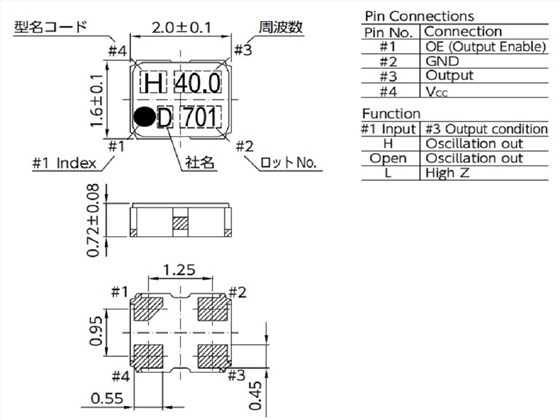

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器 尺寸图

DSO211AH.2016

DSO211AH电脑外设晶振,大真空株式会社,ZC08759有源振荡器

2016晶振产品特点：

电源电压:1.8V/2.5V/2.8V/3.0V/3.3V

低相位噪声:fout±1khz - 145dbc /Hz(Typ.)

fout±100khz - 158dbc /Hz(Typ.)

支持低背:0.72mm(DSO211AH)，

0.815 mm (dso221sh),

1.1 mm (dso321sh)

AEC-Q100兼容

带三状态功能

DSO211AH 1

DSO211AH 2

晶振厂家 原厂代码 型号 尺寸 频率 负载/电压 精度
KDS晶振 1RAK38400CKA DSR211STH 2016 38.4M 7pf 12ppm
KDS晶振 1XZA032768AD19 DSK321STD 3225 32.768K
KDS晶振 7FG00003A03 DSO1612AR 1612 32.768KHZ 3.3V 20PPM
KDS晶振 ZC08759 DSO211AH 2016 25.000M 3.3V 50ppm
KDS晶振 1XSF016000EH DSO221SHF 2520 16.000M
KDS晶振 1XSE012000AR58 DSO321SR 3225 12.000M 3.3V 50ppm
KDS晶振 7FE02496A00 DSO221SX 2520 24.96M
KDS晶振 1XSF033333ARA DSO221SR 2520 33.3333M 100ppm
KDS晶振 1XSE024000AW1 DSO321SW 3225 24.000M
KDS晶振 1XSE025000AR5 DSO321SR 3225 25.000M
KDS晶振 1XSE033333ARD DSO321SR 3225 33.3333M
KDS晶振 1XSE038702AR DSO321SRAB 3225 38.7024M
KDS晶振 1XSE050000ART DSO321SR 3225 50.000M 100ppm
KDS晶振 1XST156250AKM DSO323SK 3225 156.25M 50PPM
KDS晶振 1XSR025000AR25 DSO751SR 7050 25.000M 3.3V 50ppm
KDS晶振 1XSA050000AVW DSO751SV 7050 50.000M 3.3V 100ppm
KDS晶振 ZC12456 DSB211SDN 2016 16.320M 3.3V 1.5ppm
KDS晶振 1XXD16367MAA DSB211SDN 2016 16.367667M 3.3V 1.5ppm
KDS晶振 1XXB16367MAA DSB221SDN 2520 16.367667M 2.8V 1.5ppm
KDS晶振 1XXD24000MBA DSB211SDN 2016 24.000M
KDS晶振 1XXD26000MAA DSB211SDN 2016 26.000M
KDS晶振 1XXD38400MFA DSB211SDN 2016 38.400M
KDS晶振 1XXD40000PDA DSB211SDN 2016 40.000M
KDS晶振 1XXD32000PBA DSB211SDN 2016 32.000M
KDS晶振 1XXD52000PBA DSB211SDN 2016 52.000M
KDS晶振 ZC12467 DSA211SDN 2016 16.32M 3.3V 1.5ppm
KDS晶振 7DF01920A09 DSA211SDN 2016 19.200M
KDS晶振 1XXC20000MAA DSA211SDN 2016 20.000M
KDS晶振 1XXB16369JFA DSB221SDN 2520 16.369M 3.3V 1.5ppm
KDS晶振 1XXB24000MEA DSB221SDN 2520 24.000M
KDS晶振 1XXB25000PAA DSB221SDN 2520 25.000M
KDS晶振 1XXB26000MAA DSB221SDN 2520 26.000M
KDS晶振 1XXB30000MBA DSB221SDN 2520 30.000M
KDS晶振 1XXB32000PAA DSB221SDN 2520 32.000M
KDS晶振 7ED03360A00 DSB321SDN 3225 33.6M
KDS晶振 7ED01638A03 DSB321SDN 3225 16.384M
KDS晶振 1XSE022579ARC DSO321SR 3225 22.5792M 50PPM
KDS晶振 1XXA26000FSB DSA221SCL 2520 26.000M
KDS晶振 1XXB38400MCB DSB221SDN 2520 38.4M 3.3V
KDS晶振 7EE05200A02 DSB221SDN 2520 52.000M
KDS晶振 1XXA10000MBA DSA221SDN 2520 10.000M 3.3V 0.5PPM
KDS晶振 1XXA26000MAA DSA221SDN 2520 26.000M
KDS晶振 1XXA32000MBA DSA221SDN 2520 32.000M
KDS晶振 1XXA20000CAA DSA221SDN 2520 20.000M 3.3V 1.5ppm
KDS晶振 1XTW16368FEA DSB321SCL 3225 16.368M 2.8V 2.5ppm
KDS晶振 1XSE009600AV DSO321SV 3225 9.6M 3.3V 100ppm
KDS晶振 1XSE098304AR2 DSO321SR 3225 98.304M 3.3V 50ppm
KDS晶振 1XTW38400MAA DSB321SDN 3225 38.400M
KDS晶振 1XTV21700PAA DSA321SDN 3225 21.7M
KDS晶振 ZC12965 DSA321SDN 3225 23.04M 3.3V 1.5ppm
KDS晶振 1XVD008192VB DSV321SV 3225 8.192M 3.3V 40ppm
KDS晶振 1XVD024000VA DSV321SV 3225 24.000M 3.3V 40ppm
KDS CRYSTAL 1XVD030240VA DSV321SV 3225 30.240M 3.3V 50ppm
KDS晶振 1XVD051993VB DSV321SV 3225 51.993652M 3.3V 50ppm
KDS晶振 1XVD059928VA DSV321SV 3225 59.9285M 3.3V 50ppm
KDS晶振 1D73375GR1 DSF633SDF 6035 73.35M
KDS晶振 1D21407AQ3 DSF753SAF 7050 21.400M
KDS晶振 1D21430FQ4 DSF753SCF 7050 21.4M
KDS晶振 1D44818GQ1 DSF753SBF 7050 44.85M
KDS晶振 1D49915GQ24 DSF753SDF 7050 49.95M

6
