6G交换机晶振/540BAA125M000BBG/Skyworks有源差分晶振Si540

6G交换机晶振/540BAA125M000BBG/Skyworks有源差分晶振Si540，尺寸5.0mmx3.2mm，频率125MHZ，输出逻辑LVDS，欧美进口晶振，Skyworks低功耗晶振，XO时钟晶体振荡器，OSC振荡器，LVDS输出晶振，差分晶体振荡器，SMD差分晶振，小体积差分晶振，石英差分晶振，有源差分振荡器，低电压差分晶振，低损耗差分振荡器，低抖动差分晶振，低功耗差分振荡器，高品质差分晶振，高性能差分振荡器，光模块差分晶振，通讯模块差分振荡器，测试测量差分晶振，交换机晶振，6G路由器晶振，蓝牙模块差分晶振，具有高性能低电压的特点。差分振荡器产品常用于100G/200G/400G OTN，相干光学，10G/40G/100G光纤以太网，3G-SDI/12G-SDI/24G-SDI广播视频，服务器、交换机、存储、NIC、搜索加快，测试和测量，时钟和数据恢复，FPGA/ASIC时钟等。

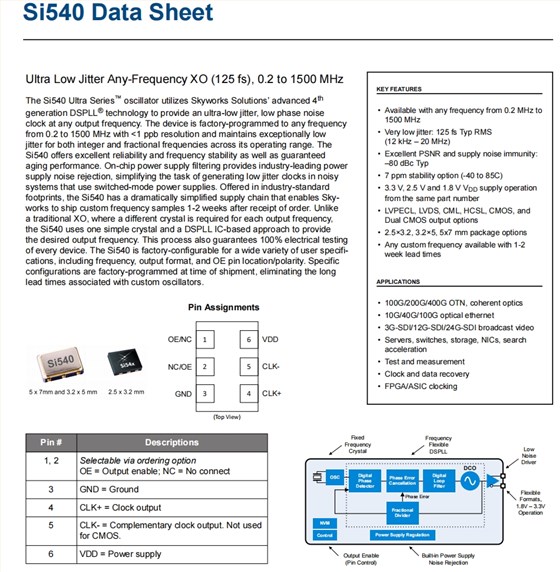

Si540 Ultra系列™ 振荡器采用Skyworks Solutions先进的第四代一代DSPLL®技术，提供超低抖动、低相位噪声时钟在任何输出频率。该设备在工厂编程为任何频率从0.2到1500MHz，分辨率＜1 ppb，并保持异常低整数和分数频率在其工作范围内的抖动。这个Si540有源贴片晶振提供卓越的可靠性和频率稳定性，并保证老化性能。片上电源滤波提供业界领先的电源电源噪声抑制，简化了在噪声中生成低抖动时钟的任务使用开关模式电源的系统。按行业标准提供Si540具有显著简化的供应链，使Sky works能够在收到订单后1-2周内运送定制频率的样品。6G交换机晶振/540BAA125M000BBG/Skyworks有源差分晶振Si540.

6G交换机晶振/540BAA125M000BBG/Skyworks有源差分晶振Si540 参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	0.2	—	1500	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		100	145	mA
		LVDS/CML (output enabled)	—	75	111	mA
		HCSL (output enabled)		80	125	mA
		HCSL-Fast (output enabled)	—	88	137	mA
		CMOS (output enabled)		74	108	mA
		Dual CMOS (output enabled)	—	80	125	mA
		Tristate Hi-Z (output disabled)		64	100	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/TF	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL= 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE)2	VIH		0.7 × VDD			V
	VIL		—	—	0.3 × VDD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz			20	µs
Powerup Time	tOSC	Time from 0.9 × VDDuntil output fre- quency (FCLK) within spec	—	—	10	ms

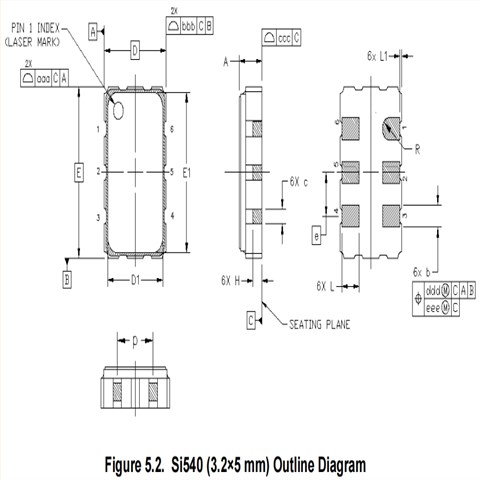

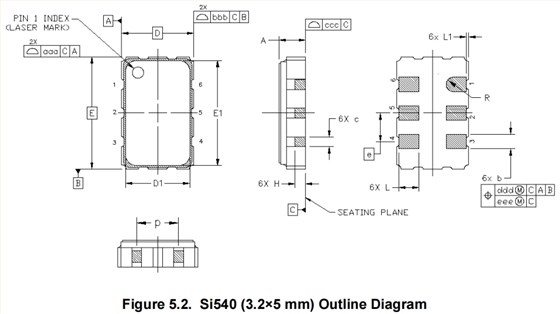

6G交换机晶振/540BAA125M000BBG/Skyworks有源差分晶振Si540 尺寸图

有源晶体振荡器产品特性：

可用于0.2MHz至1500兆赫

极低抖动：125 fs典型RMS（12kHz–20MHz）

出色的PSNR和电源抗扰度：–80 dBc典型值

7ppm稳定性选项（-40至85摄氏度）

3.3 V、2.5 V和1.8 V VDD电源操作

来自相同的零件号

LVPECL、LVDS、CML、HCSL、CMOS和

双CMOS输出选项

2.5×3.2、3.2×5、5x7 mm封装选项

任何自定义频率，可提供1-2周交付周期
