7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振

7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振

产品简介

7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振,安克无源晶振,俄国进口晶振,A152系列谐振器,声表面滤波器,SAW滤波器,十脚贴片晶振,304MHZ晶体,石英晶体谐振器,尺寸7.0×5.0mm,频率304MHZ,耐高温晶振,低功耗晶振,高性能晶振,高质量晶振,娱乐设备晶振,数字视频晶振,通信设备晶振,多媒体设备晶振,移动应用晶振.

产品详情

TC-1 7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振,安克无源晶振,俄国进口晶振,A152系列谐振器,声表面滤波器,SAW滤波器,十脚贴片晶振,304MHZ晶体,石英晶体谐振器,尺寸7.0×5.0mm,频率304MHZ,耐高温晶振,低功耗晶振,高性能晶振,高质量晶振,娱乐设备晶振,数字视频晶振,通信设备晶振,多媒体设备晶振,移动应用晶振.

7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振特点:

1.阻带中的输入信号幅度被限制为5V。

2.SAW滤波器输入(输出)处的直流电压不应超过10V。

3.建议在设备和发电机之间包括耦合电容器(负载)。

TC-2 7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振 参数表

SPECIFICATIONS
Parameter Unit Minimum Typical Maximum
Central frequency MHz 303 303.5 304
Insertion loss dB 1.8 1.9 2
Bandwidth at -2 дБ MHz 14 14.5 -
Bandwidth at -25 дБ MHz - 35 -
Amplitude ripple dB - 0.3 1
Group Delay Ripple ns - - -
Ultimate rejection dB - 40 -
Operating temperature °C -55 22 +85
Substrate - - Lithium niobate 64 -

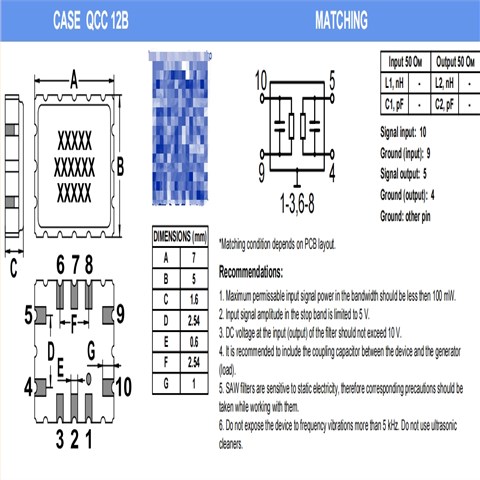

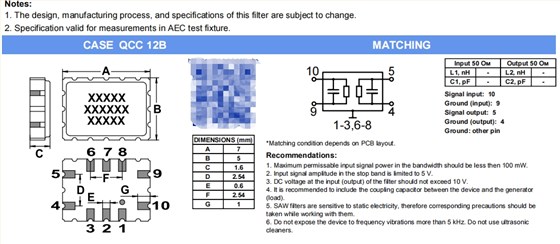

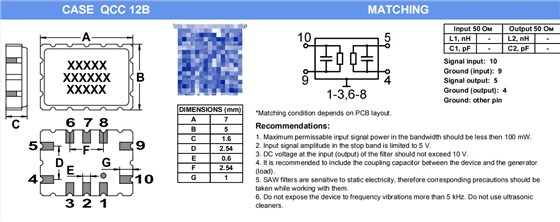

TC-3 7050mm石英滤波器,A152-304M1,A152系列,AEK通信设备晶振 尺寸图

A152-303.5M1

A152-303.5M1 1

A152-303.5M1 2
