CX2016SA晶振,无源兆赫兹金属面谐振器,2016mm汽车电子晶体

日本京瓷晶振株式会社保持公正,体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 温补晶振对于手机,数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶体振荡器设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

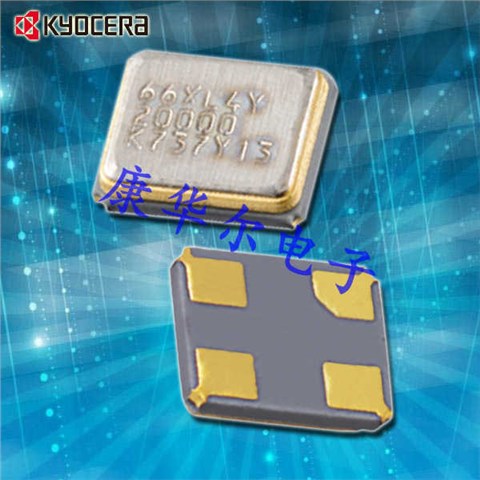

京瓷晶振,贴片晶振,CX2016SA晶振,金属面晶振,贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高的速的焊接,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

石英晶振的切割设计：用不同角度对晶振的石英晶振进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

京瓷晶振	单位	CX2016SA	石英晶振基本条件
标准频率	f_nom	16.0~60.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+125°C	标准温度
激励功率	DL	200μW Max	推荐:10μW
频率公差	f_— l	± 15× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/year Max.	+25°C,第一年

使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 .

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

京瓷晶振MHZ晶振型号表:

MHZ

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学".希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献.

京瓷晶振将"防止全球变暖,节能性","资源循环性","环保,时钟晶体谐振器产品安全性"这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念.

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了"环境友好理念".将对于防止全球变暖,节能,节省资源,削减有害物质做出积极贡献的产品定为"环保商品",并针对所有日本进口石英水晶振子产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力.京瓷晶振,贴片晶振,CX2016SA晶振,金属面晶振
