E1SB晶振,金属面贴片石英振子,MHZ小型无源谐振器

鸿星晶振已经成为全球从事石英晶振频率控制组件的重要制造商之一,致力于插件晶振(DIP)与(SMD)贴片石英晶振,有源晶振,压控振荡器系列产品之研发、设计、生产与营销.鸿星晶振致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

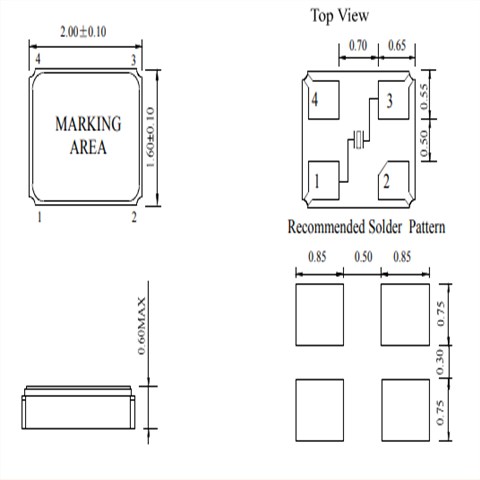

鸿星晶振,贴片晶振,E1SB晶振,无源石英晶振,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振的真空封装技术:是指石英2016晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

富士晶振	单位	E1SB	石英晶振基本条件
标准频率	f_nom	16.0-62.5MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-20°C ～+85°C	标准温度
激励功率	DL	100μW Max	推荐:10μW
频率公差	f_— l	±10ppm,±15ppm,±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8~16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±2× 10^-6/year Max.	+25°C,第一年

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.

鸿星晶振MHZ晶振型号表:
