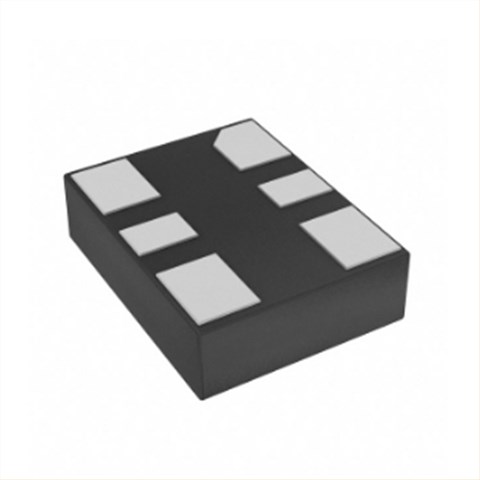

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振

产品简介

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振，尺寸3.20mmx2.50mm，频率156.25MHz，输出逻辑LVDS，频率稳定性25ppm，电压2.25V~3.63V，脚位6-SMD，XO时钟晶体振荡器，LVDS差分晶振，小体积差分晶振，六脚贴片差分晶振，有源贴片晶振，低抖动差分晶振，低电压差分晶振，低功耗差分晶振，低相位差分晶振，低相噪差分晶振，高性能差分晶振，6G网络差分晶振，光纤通道差分晶振，无源光网络差分晶振，LVDS输出晶振具有低功耗低抖动的特点，很适合用于存储区域网络，SATA、SAS、光纤通道，无源光网，EPON，10G-EPON，GPON，10G-PON，HD/SD/SDI视频和监控，PCI Express第1代/第2代/第3代，显示端口等领域。

DSC1103和DSC1123系列高性能差分振荡器采用了一种经过验证的硅MEMS技术，在广泛的电源电压和温度范围内提供良好的抖动和稳定性。通过消除对石英或SAW技术的需要，MEMS振荡器显著提高了可靠性并加速了产品开发，同时满足各种通信、存储和网络应用程序严格的时钟性能标准。DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振.

产品详情

1

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振，尺寸3.20mmx2.50mm，频率156.25MHz，输出逻辑LVDS，频率稳定性25ppm，电压2.25V~3.63V，脚位6-SMD，XO时钟晶体振荡器，LVDS差分晶振，小体积差分晶振，六脚贴片差分晶振，有源贴片晶振，低抖动差分晶振，低电压差分晶振，低功耗差分晶振，低相位差分晶振，低相噪差分晶振，高性能差分晶振，6G网络差分晶振，光纤通道差分晶振，无源光网络差分晶振，LVDS输出晶振具有低功耗低抖动的特点，很适合用于存储区域网络，SATA、SAS、光纤通道，无源光网，EPON，10G-EPON，GPON，10G-PON，HD/SD/SDI视频和监控，PCI Express第1代/第2代/第3代，显示端口等领域。

DSC1103和DSC1123系列高性能差分振荡器采用了一种经过验证的硅MEMS技术，在广泛的电源电压和温度范围内提供良好的抖动和稳定性。通过消除对石英或SAW技术的需要，MEMS振荡器显著提高了可靠性并加速了产品开发，同时满足各种通信、存储和网络应用程序严格的时钟性能标准。DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振.2

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振 参数表

Parameters Sym. Min. Typ. Max. Units Conditions
Supply Voltage (Note 1) VDD 2.25 3.63 V
Supply Current IDD — — 0.095 mA DSC1103, EN pin low; all
outputs disabled.
— 20 22 DSC1123, EN pin low; all
outputs disabled.
Frequency Stability Δf ±10 ppm Includes frequency
variations due to initial
tolerance, temp., and power
supply voltage.
±20
±25
±50
Aging - First Year ΔfY1 ±5 ppm One year at +25°C
Aging - After First Year ΔfY2+ — — <±1 ppm/yr Year two and beyond at
+25°C
Start-up Time (Note 2) tSU 5 ms T = +25°C
Input Logic Levels VIH 0.75 x VDD V Input logic high
VIL 0.25 x VDD Input logic low
Output Disable Time (Note 3) tDA 5 ns
Output Enable Time tEN 5 ms DSC1103
20 ns DSC1123
Enable Pull-Up Resistor
(Note 4) 		RPU — 40 — kΩ Pull-up resistor exist.
LVDS Outputs
Supply Current IDD 29 32 mA Output enabled, RL= 100Ω
Output Offset Voltage VOS 1.125 1.4 V R = 100Ω Differential
Delta Offset Voltage ΔVOS 50 mV
Peak-to-Peak Output Swing VPP 350 mV Single-Ended
3

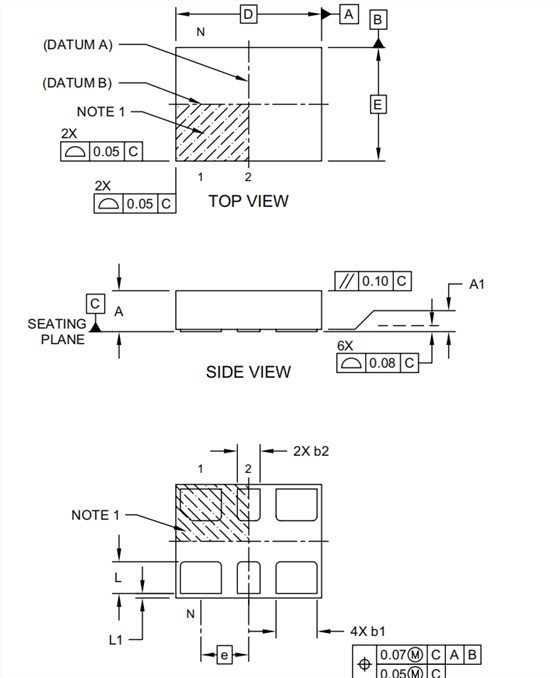

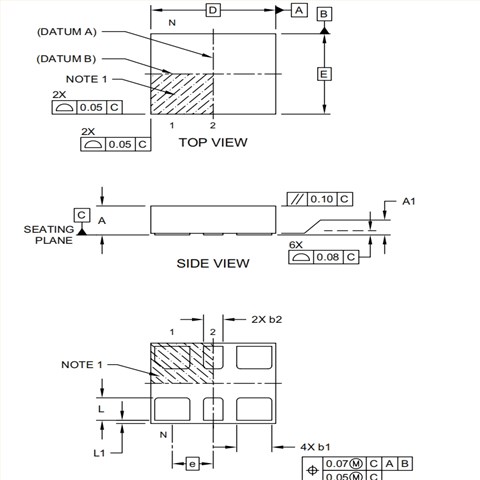

DSC1123CI2-156.2500,Microchip差分晶振,6G网络晶振尺寸图DSC1103 DSC1123 3225

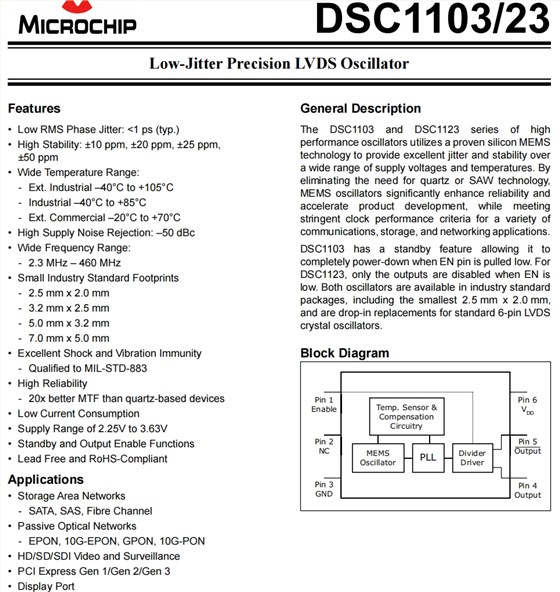

有源晶振产品特性：

低RMS相位抖动：<1ps（类型）

高稳定性： ±10 ppm，±20 ppm，±25 ppm，±50 ppm宽温度范围： - Ext。

工业-40°C至+105°C-工业-40°C至+85°C-Ext。

商业-20°C到+70°C高供应噪声抑制：-50dBc

宽频率范围：-2.3MHz-460MHz

小型工业标准足迹- 2.5 mm x 2.0毫米- 3.2 mm x 2.5毫米

- 5.0毫米x 3.2毫米- 7.0毫米x 5.0毫米优秀的冲击和振动免疫

合格MIL-STD-883高可靠性-

20x比石英设备低电流消耗供应范围2.25V到3.63V备用和输出使功能无铅和RoHS兼容

DSC1103 DSC1123 1更多相关Microchip晶振型号

原厂代码 晶振厂家 型号 类型 频率 电压
DSC1123CI2-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123CI2-200.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1123AE2-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1001CI2-027.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1123CE1-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123CI2-150.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 150MHz 2.25 V ~ 3.6 V
DSC1123CI2-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1103DI2-312.5000 Microchip振荡器 DSC1103 MEMS (Silicon) 312.5MHz 2.25 V ~ 3.6 V
DSC1123DI2-050.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 50MHz 2.25 V ~ 3.6 V
DSC1123CI2-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123BL2-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123CI5-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1103CI5-300.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 300MHz 2.25 V ~ 3.6 V
DSC1123DL5-200.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1123NL5-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
MX574BBD322M265 Microchip振荡器 MX57 XO (Standard) 322.265625MHz 2.375 V ~ 3.63 V
DSC1001CI2-018.4320 Microchip振荡器 DSC1001 MEMS (Silicon) 18.432MHz 1.8 V ~ 3.3 V
DSC1123CI1-200.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1123CI1-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123AE2-300.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 300MHz 2.25 V ~ 3.6 V
DSC1123AI1-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123AI2-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1122CE1-125.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123AE2-200.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1103CI1-075.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 75MHz 2.25 V ~ 3.6 V
DSC1123AI2-150.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 150MHz 2.25 V ~ 3.6 V
DSC1123AI1-200.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC557-0344SI1 Microchip振荡器 DSC557-03 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC6003CI1A-033.0000 Microchip振荡器 DSC60XX MEMS (Silicon) 33MHz 1.71 V ~ 3.63 V
DSC6111CI1A-008.0000 Microchip振荡器 DSC6100 MEMS (Silicon) 8MHz 1.71 V ~ 3.63 V
DSC6011JI1A-024.0000 Microchip振荡器 DSC60XX MEMS (Silicon) 24MHz 1.71 V ~ 3.63 V
DSC6083CI2A-032K800 Microchip振荡器 DSC60XX MEMS (Silicon) 32.8kHz 1.71 V ~ 3.63 V
DSC6083CI2A-307K000 Microchip振荡器 DSC60XX MEMS (Silicon) 307kHz 1.71 V ~ 3.63 V
DSC6001CI2A-004.0000 Microchip振荡器 DSC60XX MEMS (Silicon) 4MHz 1.71 V ~ 3.63 V
DSC6001CI2A-032.0000 Microchip振荡器 DSC60XX MEMS (Silicon) 32MHz 1.71 V ~ 3.63 V
DSC6083CI2A-250K000 Microchip振荡器 DSC60XX MEMS (Silicon) 250kHz 1.71 V ~ 3.63 V
DSC6083CI2A-002K000 Microchip振荡器 DSC60XX MEMS (Silicon) 2kHz 1.71 V ~ 3.63 V
DSC6101JI2A-024.0000 Microchip振荡器 DSC6100 MEMS (Silicon) 24MHz 1.71 V ~ 3.63 V
DSC1001CC1-047.3333 Microchip振荡器 DSC1001 MEMS (Silicon) 47.3333MHz 1.8 V ~ 3.3 V
DSC1030BC1-008.0000 Microchip振荡器 DSC1030 MEMS (Silicon) 8MHz 3V
DSC1001BC1-024.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V
DSC1033BC1-026.6000 Microchip振荡器 DSC1033 MEMS (Silicon) 26MHz 3.3V
DSC1001DI1-001.8432 Microchip振荡器 DSC1001 MEMS (Silicon) 1.8432MHz 1.8 V ~ 3.3 V
DSC1033CI1-048.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 48MHz 3.3V
DSC1033CI1-024.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1033DI1-012.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 12MHz 3.3V
DSC1033DI1-036.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 36MHz 3.3V
DSC1001CI1-027.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1033CI1-050.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 50MHz 3.3V
DSC6001CI1A-011.0592 Microchip振荡器 DSC60XX MEMS (Silicon) 11.0592MHz 1.71 V ~ 3.63 V
DSC1001CI2-024.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V
DSC1033BE2-024.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1001DI2-038.4000 Microchip振荡器 DSC1001 MEMS (Silicon) 38.4MHz 1.8 V ~ 3.3 V
DSC1001CI5-033.3333 Microchip振荡器 DSC1001 MEMS (Silicon) 33.3333MHz 1.8 V ~ 3.3 V
DSC1101DM2-012.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 12MHz 2.25 V ~ 3.6 V
DSC1001DE5-018.4320 Microchip振荡器 DSC1001 MEMS (Silicon) 18.432MHz 1.8 V ~ 3.3 V
DSC1101AI2-040.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1101AI2-080.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 80MHz 2.25 V ~ 3.6 V
DSC1101AI2-064.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 64MHz 2.25 V ~ 3.6 V
DSC1124CI5-100.0000 Microchip振荡器 DSC1124 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1121CM2-040.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 40MHz 2.25 V ~ 3.6 V
DSC1101DL5-020.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 20MHz 2.25 V ~ 3.6 V
DSC1101BI5-133.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 133MHz 2.25 V ~ 3.6 V
DSC1101CL5-100.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1122NE1-025.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1123CE1-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1122DI2-200.0000 Microchip振荡器 DSC1122 MEMS (Silicon) 200MHz 2.25 V ~ 3.6 V
DSC1123CI2-333.3333 Microchip振荡器 DSC1123 MEMS (Silicon) 333.3333MHz 2.25 V ~ 3.6 V
DSC1123CI2-020.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 20MHz 2.25 V ~ 3.6 V
DSC1103CE1-125.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1123CI1-027.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 27MHz 2.25 V ~ 3.6 V
DSC1123CI2-333.3300 Microchip振荡器 DSC1123 MEMS (Silicon) 333.33MHz 2.25 V ~ 3.6 V
DSC1123AI2-156.2570 Microchip振荡器 DSC1123 MEMS (Silicon) 156.257MHz 2.25 V ~ 3.6 V
DSC1123AI2-148.5000 Microchip振荡器 DSC1123 MEMS (Silicon) 148.5MHz 2.25 V ~ 3.6 V
DSC1123BL5-156.2500 美国Microchip有源晶振 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123BI2-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1103BI2-148.5000 Microchip振荡器 DSC1103 MEMS (Silicon) 148.5MHz 2.25 V ~ 3.6 V
DSC1103BI2-135.0000 Microchip振荡器 DSC1103 MEMS (Silicon) 135MHz 2.25 V ~ 3.6 V
DSC1102BI2-125.0000 Microchip振荡器 DSC1102 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
DSC1102BI2-153.6000 Microchip振荡器 DSC1102 MEMS (Silicon) 153.6MHz 2.25 V ~ 3.6 V
DSC1123CI5-100.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 100MHz 2.25 V ~ 3.6 V
DSC1123CI5-156.2500 Microchip振荡器 DSC1123 MEMS (Silicon) 156.25MHz 2.25 V ~ 3.6 V
DSC1123DL1-125.0000 Microchip振荡器 DSC1123 MEMS (Silicon) 125MHz 2.25 V ~ 3.6 V
MX575ABC70M0000 Microchip振荡器 MX57 XO (Standard) 70MHz 2.375 V ~ 3.63 V
MX553BBD156M250 Microchip振荡器 MX55 XO (Standard) 156.25MHz 2.375 V ~ 3.63 V
MX575ABB50M0000 Microchip振荡器 MX57 XO (Standard) 50MHz 2.375 V ~ 3.63 V
MX573LBB148M500 Microchip振荡器 MX57 XO (Standard) 148.5MHz 2.375 V ~ 3.63 V
MX554BBD322M265 Microchip振荡器 MX55 XO (Standard) 322.265625MHz 2.375 V ~ 3.63 V
MX573NBB311M040 Microchip振荡器 MX57 XO (Standard) 311.04MHz 2.375 V ~ 3.63 V
MX573NBD311M040 Microchip振荡器 MX57 XO (Standard) 311.04MHz 2.375 V ~ 3.63 V
MX573NBA622M080 Microchip振荡器 MX57 XO (Standard) 622.08MHz 2.375 V ~ 3.63 V
DSC1033DC1-012.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 12MHz 3.3V
DSC1001CI2-066.6666B Microchip振荡器 DSC1001 MEMS (Silicon) 66.6666MHz 1.8 V ~ 3.3 V
DSC1001DI1-026.0000T Microchip振荡器 DSC1001 MEMS (Silicon) 26MHz 1.8 V ~ 3.3 V
DSC1101CM2-062.2080T Microchip振荡器 DSC1101 MEMS (Silicon) 62.208MHz 2.25 V ~ 3.6 V
6
