6035mm,NEL晶体谐振器,NFX-36.000-A-A-A-B-20,36MHZ,NFX系列

产品简介

6035mm,NEL晶体谐振器,NFX-36.000-A-A-A-B-20,36MHZ,NFX系列,美国耐尔晶振,NEL石英晶振,无源贴片晶振,6035mm水晶振动子,轻薄型晶体,36MHZ贴片晶振,贴片石英晶体,NFX系列无源晶体,石英晶振,尺寸6.0x3.5mm,频率36MHZ,负载20pF,环保晶振,耐高温晶振,高性能晶振,低功耗晶振,可视化电话晶振,测试设备晶振,小家电晶振,笔记本电脑晶振.

产品详情

TC-1 6035mm,NEL晶体谐振器,NFX-36.000-A-A-A-B-20,36MHZ,NFX系列,美国耐尔晶振,NEL石英晶振,无源贴片晶振,6035mm水晶振动子,轻薄型晶体,36MHZ贴片晶振,贴片石英晶体,NFX系列无源晶体,石英晶振,尺寸6.0x3.5mm,频率36MHZ,负载20pF,环保晶振,耐高温晶振,高性能晶振,低功耗晶振,可视化电话晶振,测试设备晶振,小家电晶振,笔记本电脑晶振.

6035mm,NEL晶体谐振器,NFX-36.000-A-A-A-B-20,36MHZ,NFX系列特点:

满足NEL的要求贴片晶振产品可靠性

用户指定的公差可获得的

无引线陶瓷封装,适用于回流焊

宽频率范围8.0MHz至80.0MHz,自动安装

抗冲击性：跌落试验在2mm不锈钢上3次75厘米高的板

接缝密封

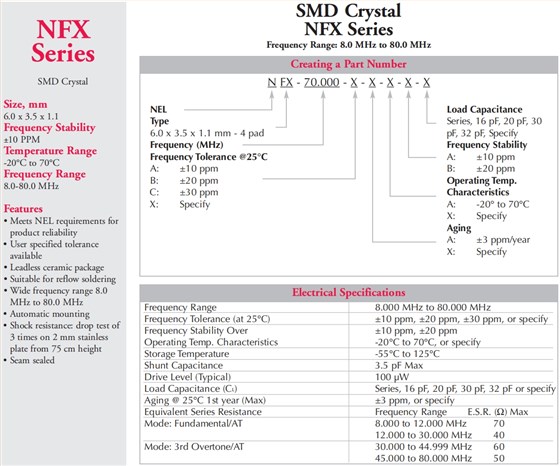

TC-2 6035mm,NEL晶体谐振器,NFX-36.000-A-A-A-B-20,36MHZ,NFX系列 参数表

Electrical Specifications
Frequency Range					36.000 MHz
Frequency Tolerance (at 25°C)					±10 ppm, ±20 ppm, ±30 ppm, or specify
Frequency Stability Over Operating Temp. Characteristics					±10 ppm, ±20 ppm -20°C to 70°C, or specify
Storage Temperature					-55°C to 125°C
Shunt Capacitance					3.5 pF Max
Drive Level (Typical)					100 µW
Load Capacitance (CL)					Series, 16 pF, 20 pF, 30 pF, 32 pF or specify
Aging @ 25°C 1st year (Max)					±3 ppm, or specify
Equivalent Series Resistance					Frequency RangeE.S.R. (Ω) Max
Mode: Fundamental/AT					8.000 to 12.000 MHz70 12.000 to 30.000 MHz40
Mode: 3rd Overtone/AT					30.000 to 44.999 MHz60 45.000 to 80.000 MHz50
