AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振
频率：125.000MHz
尺寸：3.2x2.5mm
AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振，德国进口晶振，AXTAL晶振，型号：AXE3225P，编码为：AXE3225P‐33‐50-1C-125.000MHz，频率为：125.000MHz，小体积晶振尺寸：3.2x2.5mm封装，LVPECL输出差分晶体振荡器，差分晶振，六脚贴片晶振，有源晶振，石英晶振，贴片晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低损耗，低耗能，低相位抖动晶振，低电平等特点。被广泛应用于：移动通讯设备，无线网络，蓝牙模块，物联网，以太网，路由器，交换机，光纤通道，安防设备，GPS定位，车载导航等应用。

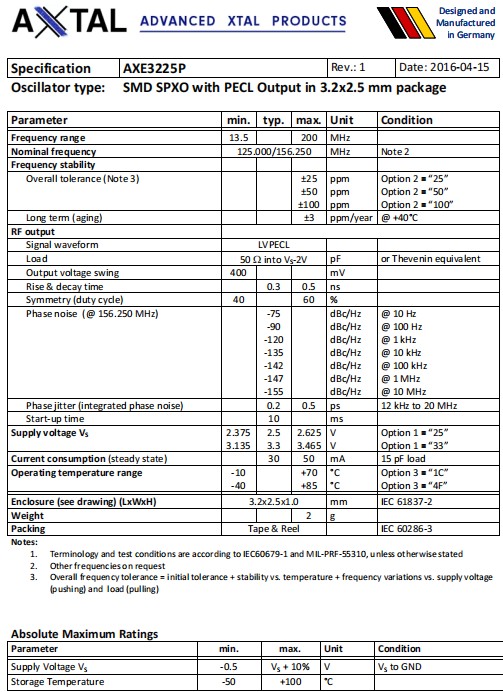

AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振 参数表
Parameter
min.
typ.
max.
Unit
Condition
Frequency range
125
MHz
Nominal frequency
125.000/156.250
MHz
Note 2
Frequency stability
Overall tolerance (Note 3)
±25
ppm
Option 2 = “25”
Option 2 = “50”
Option 2 = “100”
±50
ppm
±100
ppm
Long term (aging)
±3
ppm/year
@ +40°C
RF output
Signal waveform
LVPECL
Load
50 W into VS‐2V
pF
or Thevenin equivalent
Output voltage swing
400
mV
Rise & decay time
0.3
0.5
ns
Symmetry (duty cycle)
40
60
%
Phase noise (@ 156.250 MHz)
‐75
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
@ 10 Hz @
100 Hz @ 1
kHz @
10 kHz @
100 kHz @
1 MHz @
10 MHz
‐90
‐120
‐135
‐142
‐147
‐155
Phase jitter (integrated phase noise)
0.2
0.5
ps
12 kHz to 20 MHz
Start‐up time
10
ms
Supply voltage VS
2.375
2.5
2.625
V
Option 1 = “25”
Option 1 = “33”
3.135
3.3
3.465
V
Current consumption (steady state)
30
50
mA
15 pF load
Operating temperature range
‐10
70
°C
Option 3 = “1C”
Option 3 = “4F”
‐40
85
°C
Enclosure (see drawing) (LxWxH)
3.2x2.5x1.0
mm
IEC 61837‐2
Weight
2
g
Packing
Tape & Reel
IEC 60286‐3
AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振 尺寸图
AXTAL差分晶振,AXE3225P‐33‐50-1C-125.000MHz,路由器6G晶振
差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚石英贴片晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
