小尺寸温补晶振526L27M000025DTR为6G无线应用提供解决方案，CTS是一家比较有名气的元器件供应商，擅长制作各种性能优越，具有成本效益的有源晶振产品，随着自身的实力增长，如今技术已有飞跃般的成长，并利用自身的资源开发TCXO振荡器编码526L27M000025DTR，型号CTS526，尺寸为3.20mmx2.50mm，频率为27MHZ，频率稳定性50ppm,CTS 526型是一种低成本、小尺寸、高性能温度补偿晶体振荡器[TCXO]。 采用模拟IC技术，提供HCMOS输出、高阶温度补偿引擎； 加上基本石英晶体M526具有出色的稳定性和低抖动/相位噪声性能。

产品特征：陶瓷表面贴装封装，低相位抖动性能，基本晶体设计，频率范围9.5 - 60MHz *，+1.8V、+2.5V、+2.8V、+3.0V、+3.3V运行，输出使能标准，磁带和卷轴包装，EIA-481，产品应用范围：全球（卫星）定位系统 , IoT和IIoT ，无线连接 ，同步以太网 ，基站/毫微微小区，移动通信，WiMax/Wi-Fi/WLAN，锁相环路，测试设备等领域.

当温度稳定性要求时，使用TCXO[温度补偿晶体振荡器]装置 超出了标准晶体时钟振荡器[XO]或压控晶体振荡器[VCXO]的范围。A TCXO提供了一种抵消有源晶体振荡器中温度变化引起的频率变化的方法，这种频率变化最终会改变输出频率。

tcxo为设计工程师提供了一种器件，可以弥补标准XO或VCXO之间的稳定性差距 和OCXO[恒温晶体振荡器]，有时相当于低等级OCXO的性能 设计。与OCXOs相比，如今的TCXO设计功耗更低，封装尺寸更小。这 技术总结将帮助用户理解TCXO的基本功能和属性，并讨论 常见的应用和市场。

TCXOs广泛用于电信应用、GPS定位、导航和定时系统 标准XO或VCXO无法达到的温度稳定性。它们是VCXO和之间的桥梁 OCXO，它可能比典型的振荡器更贵并且消耗更多的功率。

技术的发展方向是更低的功耗，当然还有更低的成本，因此TCXOs为对功耗和成本敏感的应用提供了良好的中端解决方案。面临环境动态变化的应用，同时需要持续锁定网络参考，或者可能需要以无线或高层方式传输 高速数字路由器必须保持频率单调行为，这可能需要TCXO补偿。

随着个人便携式设备的发展，对TCXOs的需求大大增加， 尺寸要求和电池操作。TCXO温补晶振是理想的解决方案。移动电话就是一个很好的例子 设备在其整个生命周期中会受到温度变化的影响，同时保持锁定在给定的网络上 影响其数据交换性能。给定智能电话设备中的无线电受到天气变化的影响，冲击和振动，维持运行时的外部干扰。

Small cell是一种微型基站，具有蜂窝基站的所有性能特征，并且简单易用 功耗低，但在稳定性和准确性方面也可与蜂窝基站系统相媲美。小蜂窝包括微微蜂窝， 微蜂窝、毫微微蜂窝，可以包括室内/室外系统。用于此目的进口晶体振荡器甚至需要更高的耐温性、更低的相位噪声和更低的功耗。在这种背景下，对TCXO的需求具有这种突出特点的人预计会增加。

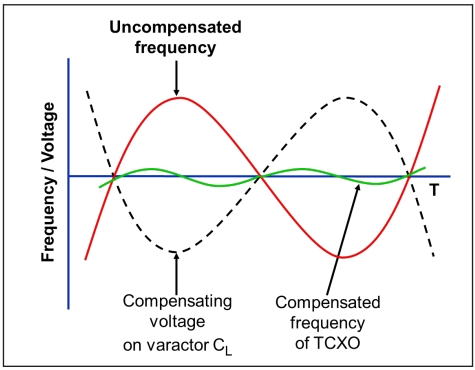

温度稳定性衡量振荡器频率在特定温度下的变化程度范围。温度补偿振荡器使用补偿网络来调节温度变化。应当注意，TCXO的频率-温度特性不是线性的。

温度稳定性通常被描述为“ppm”[百万分之一]。例如，一个常见的稳定性是 在-40°C至+85°C的工作温度范围内为0.28 ppm，参考频率值为 +25°C时的频率读数以最终用户所需的标称频率为基准，而 在-40°C至+85°C的温度范围内，器件频率高于或低于标称频率的偏差不超过0.28ppm。频率-温度滞后限制了TCXO最终可达到的稳定性。 晶体谐振器是这种迟滞的主要来源，这种迟滞可以最小化，但无法消除。

多种技术用于提供温度补偿。温度补偿TCXO的配置可以是直接或间接基于模拟的补偿方法。

模拟TCXO进口有源晶振这种补偿方法已经广泛用于手机应用中。模拟技术为振荡器提供温度校正，其优点是变化缓慢，没有相位跳变 就像某些全数字类型一样。大规模集成的扩展能力使得 可以在单个IC中包含更多温度补偿所需的功能。

补偿IC产生模拟补偿误差电压，最终转换为合适的第五 应用于振荡器频率控制部分的阶多项式平滑曲线，用于补偿晶振。在宽至-40°C至+105°C的温度范围内，稳定性优于0.1ppm。

数字TCXO 该方法使用温度传感器、应用数学计算功能的微控制器以及 包含查找表的数字电路。结果转换成数字校正数字，该数字校正数字被转换成 使用数模转换器[DAC]的模拟信号。高性能微控制器补偿 该方案采用多项式近似和数字计算，转换为模拟电压误差值。

微跳跃的性质会导致系统相关的问题，尤其是在锁相应用中。 图5显示了模拟和数字TCXO之间的比较。在DC-TCXO可以看到微小的跳跃 在整个测试中。

多年来，已经开发出了其它数字补偿方案，其中许多具有嵌入式计算能力，作为一种促进校准和系统操作的手段。

随着许多TCXOs被用于驱动数字电路，限幅正弦波形是最受欢迎的输出TCXOs的选项。削波正弦波形与其他波形相比有一个主要优势:电流消耗。 在+3.3V时，限幅正弦的典型电流消耗最大值小于2mA。

以下是削波正弦输出的优势。 ∞低功耗改善了热特性 ∞更好的老化和频率稳定性能 ∞相位噪声性能优于CMOS输出 ∞手持应用的电池电源

削波正弦波输出也可以与SPXO晶振IC配合使用，为芯片组产生方波输出。限幅正弦信号非常适合直接驱动PLL乘法器IC，提供低电流 解决方案。为了将限幅正弦波形转换为CMOS等方波信号，输入缓冲器为必要的.

使用HCMOS[高速互补金属氧化物半导体]输出的优势是高抗扰度。噪声是电信号中不必要的干扰。在通信系统中，噪声转化为 可能破坏数据包的错误或不希望的随机干扰。
