串联与并联： “串联”谐振晶体适用于振荡器反馈回路中不包含电抗元件的电路。“并联”谐振晶体适用于在振荡器反馈回路中包含电抗元件（通常是电容器）的电路。这种电路依赖于电抗元件和晶体的组合来完成在特定频率下启动和维持振荡所需的相移。两个这样的电路的基本描述如下所示。

负载电容：这是指晶体外部的电容，包含在有源振荡器电路的反馈回路中。如果应用需要“并联”谐振晶体，则必须指定负载电容值。如果应用需要“串联”谐振晶体，则负载电容不是一个因素，也无需指定。负载电容是在 PCB 上的晶体端子上测量或计算的电容量。具有长期稳定性能,RoHS认证的音叉晶体ECS-.327-12.5-17X-TR专为测量设备制造

老化：老化是指晶体单元经历的频率随时间的累积变化。在操作的前 45 天内，频率变化的速度很快。影响老化的最常见因素包括驱动水平、内部污染、晶体表面变化、环境温度、线材疲劳和摩擦磨损。所有这些问题都可以通过适当的电路设计来最小化，该电路设计允许低工作温度、最小驱动电平和静态预老化。

如果可拉性是设计中的一个因素，建议与我们的工程师合作；在制造过程中，可以通过改变晶体参数在一定程度上控制带宽。标准晶体的拉伸极限的近似值可以从以下公式获得：

确切的限制还取决于晶体的 Q 以及相关的杂散电容。通过改进晶体制造和在晶体外部增加电容或电感，可拉性可以大约加倍。如果 Co 和 C1 已知，则可以使用以下公式获得两个电容之间的拉动 ppm。

要获得关于已知负载电容的每 pF 的平均牵引力，请使用以下公式。

等效电路：等效电路，如图 B 所示，是压电石英晶体单元在自然谐振频率下工作时的电气描述。CO 或分流电容表示晶体电极的电容加上支架引线的电容。R1、C1 和 L1 构成晶体的“运动臂”，称为运动参数。动感 (L1) 代表晶体单元的振动质量。运动电容 (C1) 代表石英的弹性，电阻 (R1) 代表石英内发生的体积损失。

阻抗/电抗曲线：晶体有两个零相位频率，如图 D 所示。第一个或两者中的较低频率是串联谐振频率，表示为 (?s)。此时，晶体在电路中呈现电阻性，阻抗最小，电流最大。随着频率增加到超过串联谐振点，晶体在电路中呈现电感性。当运动电感和并联电容的电抗抵消时，晶体处于反谐振频率，表示为（fa）。此时，阻抗最大化，电流最小化。

冲击特性：虽然晶体设计用于处理处理中的正常冲击，但冲击脉冲（如半正弦、方波、锯齿和复杂组合）可能会在现场发生。由于晶体相对脆弱，应将其与设备隔离，以尽量减少冲击损坏。但是，避免过度规范，因为材料的弹性特性和设备提供的隔离程度可以降低冲击的破坏性潜力。具有长期稳定性能,RoHS认证的音叉晶体ECS-.327-12.5-17X-TR专为测量设备制造

品质因数 (Q)：晶体单元的“Q”值是衡量单位相对质量或振荡效率的指标。晶体单元可达到的最大稳定性取决于“Q”值。在图 D 中，串联频率和并联频率之间的分离称为带宽。带宽越小，“Q”值越高，电抗的斜率越陡。外部电路元件的电抗变化对高“Q”晶体的影响较小（“拉力”较小），因此这样的部分更稳定。

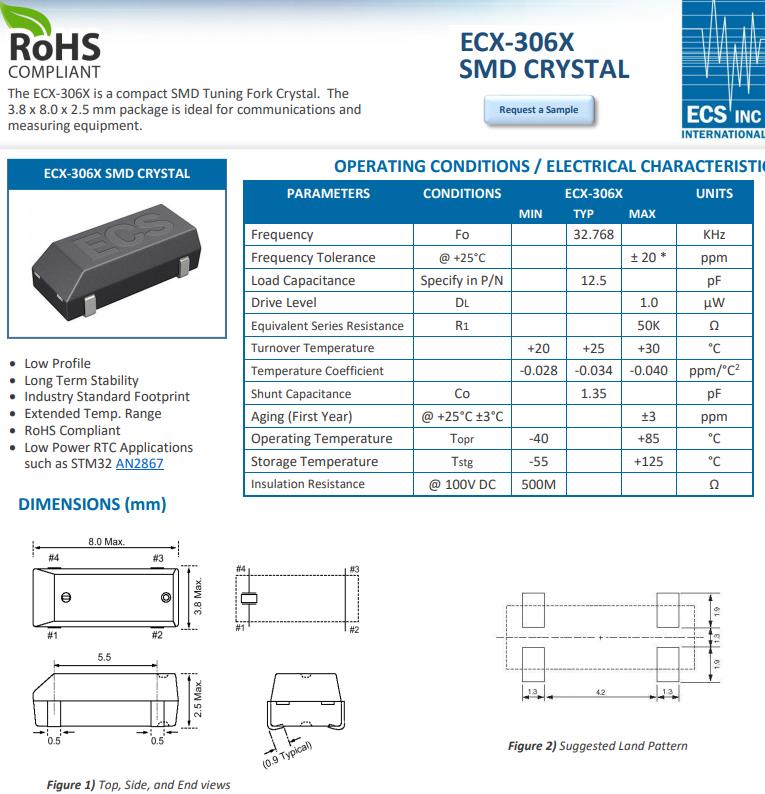

低姿态
长期稳定
行业标准足迹
扩展温度范围
通过无铅认证
功耗RTC应用

如STM32 AN2867
