ECLIPTEK晶振,EA1620石英谐振器,EA1620NA20-26.000MTR晶振
频率：16~54MHZ

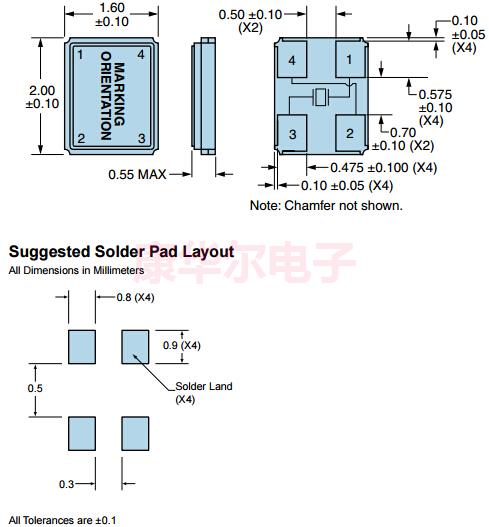

尺寸：2.0*1.6mm
ECLIPTEK晶振,EA1620石英谐振器,EA1620NA20-26.000MTR晶振，贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

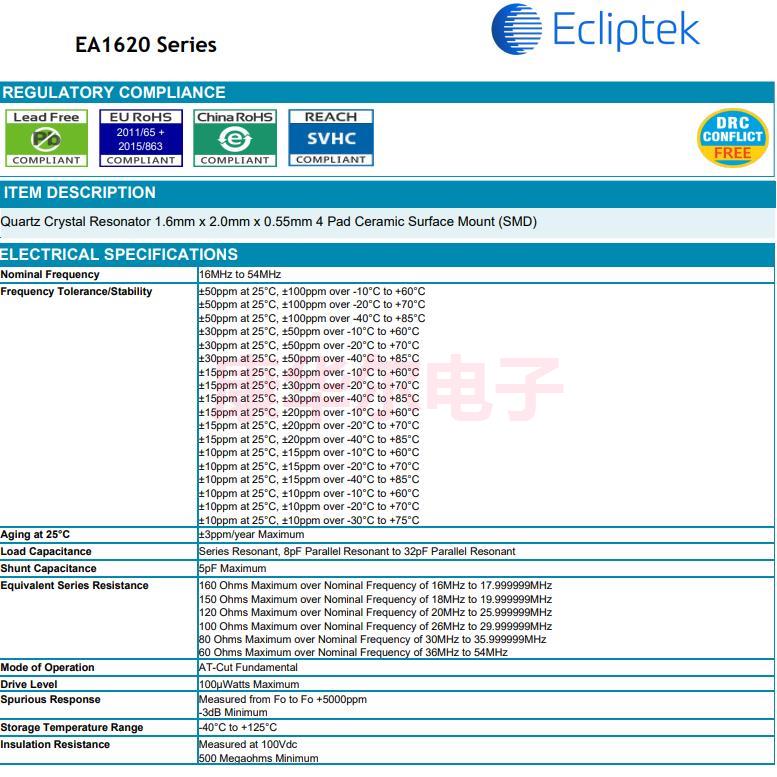

| Nominal Frequency | 16MHz to 54MHz |
| Frequency Tolerance/Stability |
±50ppm at 25°C, ±100ppm over -10°C to +60°C ±50ppm at 25°C, ±100ppm over -20°C to +70°C ±50ppm at 25°C, ±100ppm over -40°C to +85°C ±30ppm at 25°C, ±50ppm over -10°C to +60°C ±30ppm at 25°C, ±50ppm over -20°C to +70°C ±30ppm at 25°C, ±50ppm over -40°C to +85°C ±15ppm at 25°C, ±30ppm over -10°C to +60°C ±15ppm at 25°C, ±30ppm over -20°C to +70°C ±15ppm at 25°C, ±30ppm over -40°C to +85°C ±15ppm at 25°C, ±20ppm over -10°C to +60°C ±15ppm at 25°C, ±20ppm over -20°C to +70°C ±15ppm at 25°C, ±20ppm over -40°C to +85°C ±10ppm at 25°C, ±15ppm over -10°C to +60°C ±10ppm at 25°C, ±15ppm over -20°C to +70°C ±10ppm at 25°C, ±15ppm over -40°C to +85°C ±10ppm at 25°C, ±10ppm over -10°C to +60°C ±10ppm at 25°C, ±10ppm over -20°C to +70°C ±10ppm at 25°C, ±10ppm over -30°C to +75°C |
| Aging at 25°C | ±3ppm/year Maximum |
| Load Capacitance | Series Resonant, 8pF Parallel Resonant to 32pF Parallel Resonant |
| Shunt Capacitance | 5pF Maximum |
| Equivalent Series Resistance |
160 Ohms Maximum over Nominal Frequency of 16MHz to 17.999999MHz 150 Ohms Maximum over Nominal Frequency of 18MHz to 19.999999MHz 120 Ohms Maximum over Nominal Frequency of 20MHz to 25.999999MHz 100 Ohms Maximum over Nominal Frequency of 26MHz to 29.999999MHz 80 Ohms Maximum over Nominal Frequency of 30MHz to 35.999999MHz 60 Ohms Maximum over Nominal Frequency of 36MHz to 54MHz |
| Mode of Operation | AT-Cut Fundamental |
| Drive Level | 100µ Watts Maximum |
| purious Response |
Measured from Fo to Fo +5000ppm -3dB Minimum |
| Storage Temperature Range | -40°C to +125°C |
| Insulation Resistance |
Measured at 100Vdc 500 Megaohms Minimum |
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至石英SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.ECLIPTEK晶振,EA1620石英谐振器,EA1620NA20-26.000MTR晶振.
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口环保晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶体谐振器产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
ECLIPTEK晶振在“制造、使用、有效利用、再利用”这样一个压电石英晶体产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
ECLIPTEK晶振,EA1620石英谐振器,EA1620NA20-26.000MTR晶振，ECLIPTEK晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
致力于环境保护,包括预防污染.在音叉晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,所生产的环保石英晶振广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-CardinalI）,努力提高环境性能,不断改善运用系统.
ECLIPTEK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
