7050mm,EC2725TS-33.333M TR,EC27,33.333MHz,Ecliptek时钟振荡器
频率：33.333MHz
尺寸：7.0x5.0x1.6mm
7050mm,EC2725TS-33.333M TR,EC27,33.333MHz,Ecliptek时钟振荡器，Ecliptek晶振，日蚀晶振，美国进口晶振，型号：EC27系列，编码为：EC2725TS-33.333M TR，频率：33.333MHz，电压：2.5V，工作温度范围：-10℃至+70℃，频率稳定性：±25ppm，小体积晶振尺寸：7.0x5.0x1.6mm封装，四脚贴片晶振，有源晶振，石英晶振，时钟振荡器，CMOS输出晶振，石英晶体振荡器。具有超小型，轻薄型，高品质，高可靠性，耐热及耐环境等特点。应用于：通讯设备晶振，导航仪晶振，汽车电子晶振，GPS定位晶振，智能家居等。
订购热线：0755-27838351
7050mm,EC2725TS-33.333M TR,EC27,33.333MHz,Ecliptek时钟振荡器，Ecliptek晶振，日蚀晶振，美国进口晶振，型号：EC27系列，编码为：EC2725TS-33.333M TR，频率：33.333MHz，电压：2.5V，工作温度范围：-10℃至+70℃，频率稳定性：±25ppm，小体积晶振尺寸：7.0x5.0x1.6mm封装，四脚贴片晶振，有源晶振，石英晶振，时钟振荡器，CMOS输出晶振，石英晶体振荡器。具有超小型，轻薄型，高品质，高可靠性，耐热及耐环境等特点。应用于：通讯设备晶振，导航仪晶振，汽车电子晶振，GPS定位晶振，智能家居等。

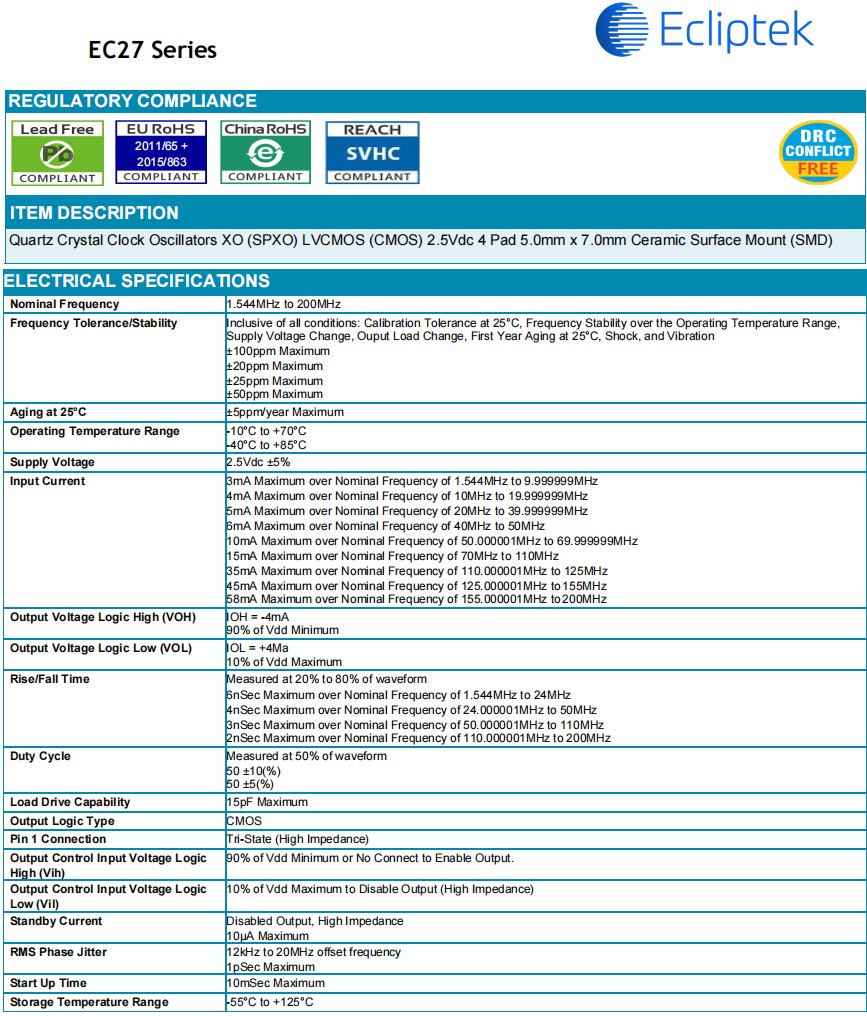

7050mm,EC2725TS-33.333M TR,EC27,33.333MHz,Ecliptek时钟振荡器,参数表
| Nominal Frequency | 33.333 MHz | |||||||
| Frequency Tolerance/Stability |
Inclusive of all conditions: Calibration Tolerance at 25°C, Frequency Stability over the Operating Temperature Range, Supply Voltage Change, Ouput Load Change, First Year Aging at 25°C, Shock, and Vibration ±100ppm Maximum ±20ppm Maximum ±25ppm Maximum ±50ppm Maximum |
|||||||
| Aging at 25°C | ±5ppm/year Maximum | |||||||
| Operating Temperature Range |
- 10°C to +70°C -40°C to +85°C |
|||||||
| Supply Voltage | 2.5Vdc ±5% | |||||||
| Input Current |
3mA Maximum over Nominal Frequency of 1.544MHz to 9.999999MHz 4mA Maximum over Nominal Frequency of 10MHz to 19.999999MHz 5mA Maximum over Nominal Frequency of 20MHz to 39.999999MHz 6mA Maximum over Nominal Frequency of 40MHz to 50MHz 10mA Maximum over Nominal Frequency of 50.000001MHz to 69.999999MHz 15mA Maximum over Nominal Frequency of 70MHz to 110MHz 35mA Maximum over Nominal Frequency of 110.000001MHz to 125MHz 45mA Maximum over Nominal Frequency of 125.000001MHz to 155MHz 58mA Maximum over Nominal Frequency of 155.000001MHz to 200MHz |
|||||||
| Output Voltage Logic High (VOH) |
IOH = -4mA 90% of Vdd Minimum |
|||||||
| Output Voltage Logic Low (VOL) |
IOL = +4Ma 10% of Vdd Maximum |
|||||||
| Rise/Fall Time |
Measured at 20% to 80% of waveform 6nSec Maximum over Nominal Frequency of 1.544MHz to 24MHz 4nSec Maximum over Nominal Frequency of 24.000001MHz to 50MHz 3nSec Maximum over Nominal Frequency of 50.000001MHz to 110MHz 2nSec Maximum over Nominal Frequency of 110.000001MHz to 200MHz |
|||||||
| Duty Cycle |
Measured at 50% of waveform 50 ±10(%) 50 ±5(%) |
|||||||
| Load Drive Capability | 15pF Maximum | |||||||
| Output Logic Type | CMOS | |||||||
| Pin 1 Connection | Tri-State (High Impedance) | |||||||
|
Output Control Input Voltage Logic High (Vih) |
90% of Vdd Minimum or No Connect to Enable Output. | |||||||
|
Output Control Input Voltage Logic Low (Vil) |
10% of Vdd Maximum to Disable Output (High Impedance) | |||||||
| Standby Current |
Disabled Output, High Impedance 10µA Maximum |
|||||||
| RMS Phase Jitter |
12kHz to 20MHz offset frequency 1pSec Maximum |
|||||||
| Start Up Time | 10mSec Maximum | |||||||
| Storage Temperature Range | -55°C to +125°C | |||||||

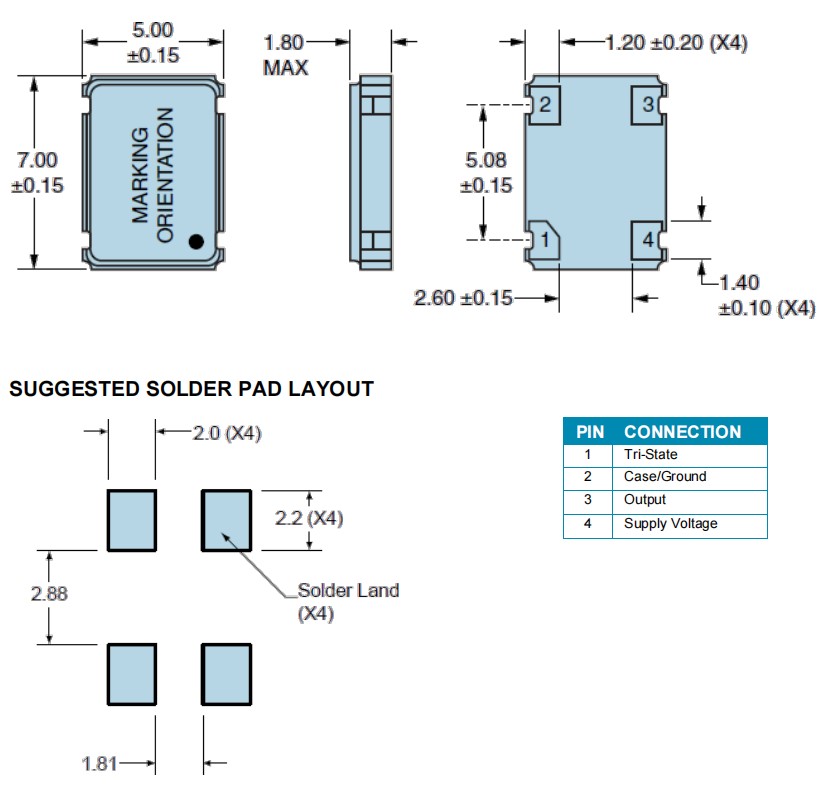

7050mm,EC2725TS-33.333M TR,EC27,33.333MHz,Ecliptek时钟振荡器,尺寸图
| 产品编码 | 品牌 | 型号 | 类别 | Subtype | 长 | 宽 | 高 |
| EC2700TS-25.000M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2725ETTS-25.000M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2725TS-33.333M | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2725TS-33.333M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745ETTS-100.000M TR | 日蚀晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745ETTS-25.000M | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745ETTS-25.000M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745ETTTS-25.000M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745TS-50.000M | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745TTS-25.000M | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
| EC2745TTS-50.000M TR | Ecliptek晶振 | EC27 | XO (Standard) | Crystal | 7mm | 5mm | 1.6mm |
