爱普生晶振,贴片晶振,FA2016AN晶振,X1E000351000100晶振
频率：24-54MHZ

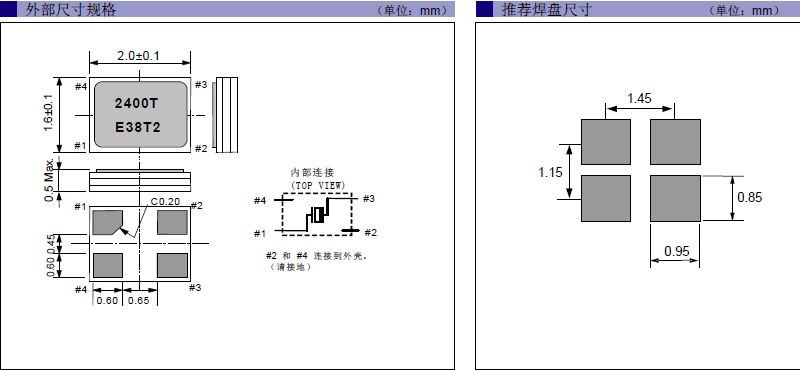

尺寸：2.0*1.6*0.5mm
贴片晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前快速发展的电子数码产品,因为石英晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高的温回流焊曲线特性.
爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶体振荡器,有源晶振,压控振荡器, 钟表晶振,温补晶振等出售给我们的客户.
爱普生晶振,贴片晶振,FA2016AN晶振,X1E000351000100晶振,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振的切割设计：用不同角度对晶振的低功耗晶振进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.
|
爱普生晶振 |
单位 |
FA2016AN |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24-54MHZ
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
± 10× 10-6
± 30× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6/year Max. |
+25°C,第一年 |
爱普生晶振FA2016AN料号编码列表:
| 尺寸 | 型号 | 频率 | 工作温度 | 编码 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 30.000000 MHz | +/-30 ppm | X1E000351000100 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 25.000000 MHz | +/-30 ppm | X1E000351000200 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 24.000000 MHz | +/-20 ppm | X1E000351000600 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 24.000000 MHz | +/-10 ppm | X1E000351001400 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 24.000000 MHz | +/-10 ppm | X1E000351001500 |
| 2 x 1.6 x 0.5 mm | FA2016AN | 24.576000 MHz | +/-10 ppm | X1E000351001600 |
关于机械性冲击
(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.
(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.
(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.
爱普生晶振MHZ晶振型号表:
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客.
创造并提供专研了“省、小、精”的爱普生晶体谐振器,32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动.
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染.爱普生晶振,贴片晶振,FA2016AN晶振,X1E000351000100晶振
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.
