X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器
prevnext

X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器

频率：156.25MHZ

尺寸：2.5*2.0mm

X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器，尺寸为2.5*2.0mm，频率156.25MHZ，输出逻辑为LVDS，爱普生差分晶振，LVDS差分贴片晶振 ，日本进口差分晶振，OSC差分石英晶振，有源差分晶振，低抖动差分晶振，低电压差分振荡器，低功耗差分晶振，6G光通信模块差分晶振，低功耗差分晶振，6G以太网差分晶振，6G通信设备差分晶振，6G模块差分晶振，具备轻薄小，低抖动低功耗低电压的特点，非常适合用于6G应用,以太网，智能家居，光通信等领域。

6G将使网络通信流量呈指数级增长。6G通信网络要求高速宽频带，同时把噪音降到最低。这可以通过高频率，用于通信设备的低抖动参考时钟。光通信模块为400gbps /800gbps传输超过80公里需要一个小的外形因素，±20 × 10-6的稳定性参考时钟。SG2016VHN/SG2520VHN差分输出晶振是非常受欢迎的SG3225VEN系列的下一代产品具有广泛的可用频率范围，低抖动和改进的频率容限的功能组合由于采用了内部设计的具有温度补偿的集成电路，其封装尺寸缩小了63%。X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器.


订购热线：0755-27838351
QQ咨询 点击这里给我发消息

1

X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器，尺寸为2.5*2.0mm，频率156.25MHZ，输出逻辑为LVDS，爱普生差分晶振，LVDS差分贴片晶振 ，日本进口差分晶振，OSC差分石英晶振，有源差分晶振，低抖动差分晶振，低电压差分振荡器，低功耗差分晶振，6G光通信模块差分晶振，低功耗差分晶振，6G以太网差分晶振，6G通信设备差分晶振，6G模块差分晶振，具备轻薄小，低抖动低功耗低电压的特点，非常适合用于6G应用,以太网，智能家居，光通信等领域。

6G将使网络通信流量呈指数级增长。6G通信网络要求高速宽频带，同时把噪音降到最低。这可以通过高频率，用于通信设备的低抖动参考时钟。光通信模块为400gbps /800gbps传输超过80公里需要一个小的外形因素，±20 × 10-6的稳定性参考时钟。SG2016VHN/SG2520VHN差分输出晶振是非常受欢迎的SG3225VEN系列的下一代产品具有广泛的可用频率范围，低抖动和改进的频率容限的功能组合由于采用了内部设计的具有温度补偿的集成电路，其封装尺寸缩小了63%。X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器.2

X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器       参数表

Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Maximum supply voltage VCC -0.3 - 4.0 V
Input voltage Vin -0.3 - VCC + 0.5 V        一一
  OE/ST terminal
Storage temperature range T_stg -55 - +125 °C
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Supply voltage VCC 1.71 1.8 1.89 V  Suffix: E, Output option: A or C
2.375 2.5 2.625 V   Suffix: D
3.135 3.3 3.465 V   Suffix: C
Supply voltage GND 0.0 0.0 0.0 V
Operating temperature range T_use -40 +25 +85 °C   Suffix: G
-40 +25 +105 °C   Suffix: H
LVDS load condition L_LVDS 100 Ω
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Output frequency *1 fo

156.25 MHz
Frequency tolerance *2 f_tol -20 - +20 ×10-6   Suffix: C
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Startup time t_str - - 10 ms t = 0 at 90 % VCC
Current consumption ICC - - 25 mA Output option: A, fo < 212 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 28 mA Output option: A, fo ≥ 212 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 30 mA Output option: B, fo < 212 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 35 mA Output option: B, fo ≥ 212 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 25 mA Output option: C, fo < 212 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 28 mA Output option: C,
212 MHz ≤ fo < 392 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 30 mA Output option: C, fo ≥ 392 MHz
VCC  = 2.5 V, 3.3 V Typ.
- - 25 mA Output option: A or C
VCC  = 1.8 V Typ.
Disable current I_dis - - 20 mA OE = GND
Stand-by current I_std - - 30 μA  = GND, T_use Max. = +85 °C
- - 60 μA  = GND, T_use Max. = +105 °C
Rise time / Fall time tr / tf - - 0.35 ns 20 % - 80 % of VSW
Symmetry SYM 45 50 55 % At output crossing point
Output voltage VOD 250 - 450 mV Output option: A
400 - 800 mV Output option: B
Not available for VCC  = 1.8 V Typ.
300 - 600 mV Output option: C
dVOD - - 50 mV |VOD1 - VOD2 |
VOS 1.15 - 1.35 V VCC = 2.5 V, 3.3 V Typ.
0.65 - 0.85 V VCC = 1.8 V Typ.
dVOS - - 50 mV |VOS1 - VOS2 |
Differential swing VSW 500 - 900 mV Output option: A
800 - 1 600 mV Output option: B
Not available for VCC  = 1.8 V Typ.
600 - 1 200 mV Output option: C
Input voltage VIH 70 % VCC - - V OE/    terminal
VIL - - 30 % VCC V
Output disable time (OE) tstp_oe - - 100 ns Measured from the time OE
pin crosses 30 % VCC
Output disable time (ST) tstp_st - - 100 ns Measured from the time
pin crosses 30 % VCC
Output enable time (OE) tsta_oe - - 500 ns Measured from the time OE
pin crosses 70 % VCC
Output enable time (ST) tsta_st - - 10 ms Measured from the time
pin crosses 70 % VCC
Phase jitter
VCC = 2.5 V, 3.3 V Typ.
Offset frequency
   fo < 50 MHz; 12 kHz to 5 MHz
   fo ≥ 50 MHz: 12 kHz to 20 MHz 		tPJ - - 250 fs fo < 100 MHz
- - 100 fs 100 MHz ≤ fo ≤ 156 MHz
- - 60 fs 156 MHz < fo ≤ 212 MHz
- - 50 fs fo > 212 MHz
Phase jitter
VCC = 1.8 V Typ.
Offset frequency
   fo < 50 MHz: 12 kHz to 5 MHz
   fo ≥ 50 MHz: 12 kHz to 20 MHz 		- - 400 fs fo < 100 MHz
- - 130 fs 100 MHz ≤ fo ≤ 156 MHz
- - 70 fs 156 MHz < fo ≤ 212 MHz
- - 60 fs fo > 212 MHz

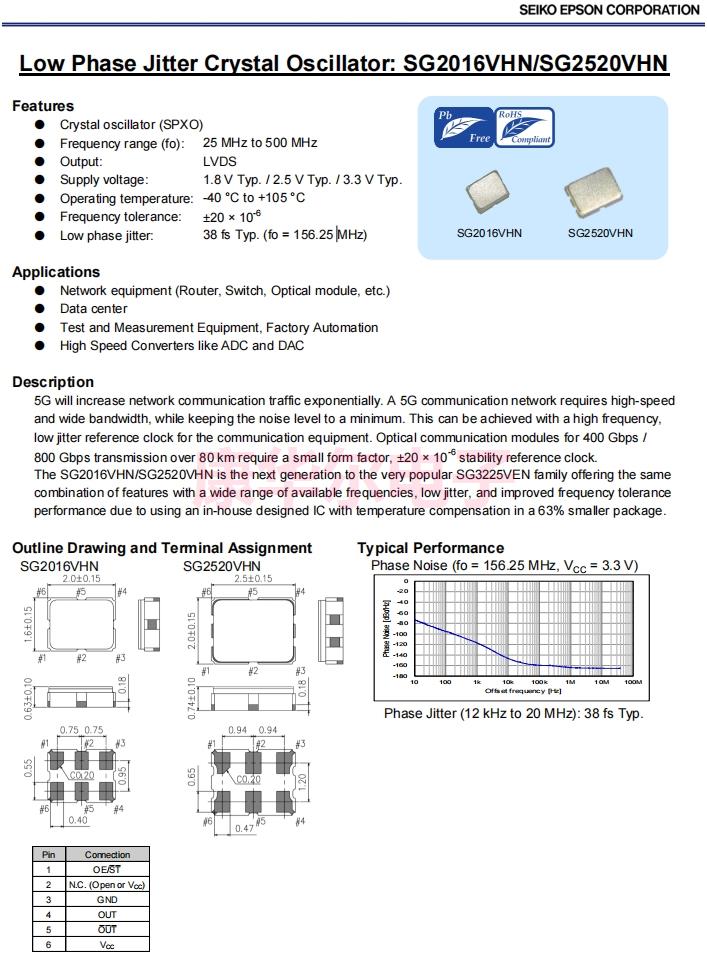

3X1G0059410003,6G以太网晶振,SG2520VHN差分晶振,爱普生振荡器    尺寸图

SG2016VHN SG2520VHN

产品特性：

SPXO晶振

频率范围(fo): 25MHz至500MHz

输出:LVDS

电源电压:1.8 V型。/ 2.5 V/ 3.3 V类型

工作温度:-40℃~ +105℃

频率公差:±20 × 10-6

低相位抖动:38fs(fo = 156.25MHz)SG2016VHN SG2520VHN 1

更多相关日本爱普生晶振型号

编码 品牌 型号 频率 尺寸 输出方式 电源电压 工作温度
X1M0004310006 爱普生晶振 MG7050HAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V -5 to 85 °C
X1M0004310007 爱普生晶振 MG7050HAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V 0 to 70 °C
X1M0004310008 爱普生晶振 MG7050HAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V -5 to 85 °C
X1M0004310009 爱普生晶振 MG7050HAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V -20 to 70 °C
X1M0004310010 爱普生晶振 MG7050HAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V -20 to 70 °C
X1M0004310011 爱普生晶振 MG7050HAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm HCSL 2.970 to 3.630 V -20 to 70 °C
X1M0004610001 爱普生晶振 XG5032HAN 100.000000 MHz 5.00 x 3.20 x 1.40 mm HCSL 2.375 to 2.625 V 0 to 70 °C
X1M0004610002 爱普生晶振 XG5032HAN 100.000000 MHz 5.00 x 3.20 x 1.40 mm HCSL 2.970 to 3.630 V 0 to 70 °C
X1M0004610003 爱普生晶振 XG5032HAN 100.000000 MHz 5.00 x 3.20 x 1.40 mm HCSL 2.970 to 3.630 V -5 to 85 °C
X1M0004610006 爱普生晶振 XG5032HAN 100.000000 MHz 5.00 x 3.20 x 1.40 mm HCSL 2.970 to 3.630 V -5 to 85 °C
X1G0059010001 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059010002 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059010003 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059010004 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 105 °C
X1G0059010006 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059010007 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 105 °C
X1G0059010008 爱普生晶振 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 105 °C
X1G0059410001 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410002 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059410003 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 105 °C
X1G0059410004 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410005 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 105 °C
X1G0059410006 EPSON CRYSTAL SG2520VHN 155.520000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410007 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410008 爱普生晶振 SG2520VHN 174.703000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059410009 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 105 °C
X1G0059410010 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410011 爱普生晶振 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410603 爱普生晶振 SG2520VHN 400.000000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.970 to 3.465 V -40 to 85 °C
X1G0059410604 爱普生晶振 SG2520VHN 400.000000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.970 to 3.465 V -40 to 85 °C
X1G0059410605 爱普生晶振 SG2520VHN 467.529297 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
