Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振
频率：16.000MHz
尺寸：5.0x3.2mm
Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振，美国进口晶振，Greenray格林雷晶振，T56系列晶振编码为：T56-X16-CS-LG-16MHz-E，频率为：16.000MHz，小体积晶振尺寸为5.0x3.2mm封装，8垫脚贴片晶振，TCXO温补晶体振荡器，石英晶体振荡器，石英晶振，有源晶振，耐高温晶振，贴片石英晶振，格林雷工业的T56系列TCXO已被开发为参考振荡器，用于需要低功率牵引，紧密稳定在军事温度范围，和紧凑的足迹。宽温度范围-55°C至+125°C，± 1ppm超过−55°C到+125°C，优秀的长期老化< 4ppm超过10年，低加速度灵敏度< 3x10-10/g，T56系列温补晶振具有超小型，轻薄型，低抖动，低功耗，低电源电压，低相位噪声，低电平等特点。应用于：电信，高冲击波电子，移动无线电移动仪器，机载通信，无线通信，微波接收机，车载导航，GPS定位系统等应用。

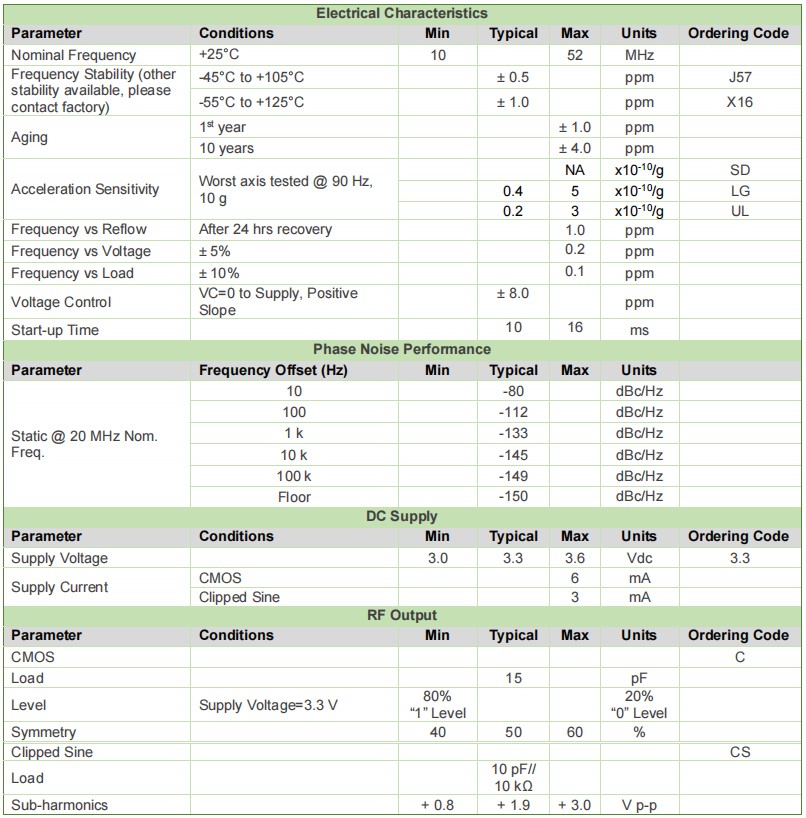

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振 参数表
Electrical Characteristics
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
Nominal Frequency
+25°C
16
MHz
Frequency Stability (other
stability available, please
contact factory)
-45°C to +105°C
± 0.5
ppm
J57
-55°C to +125°C
± 1.0
ppm
X16
Aging
1st year
± 1.0
ppm
10 years
± 4.0
ppm
Acceleration Sensitivity
10 g ,
NA
x10-10/g
SD
0.4
5
x10-10/g
LG
0.2
3
x10-10/g
UL
Frequency vs Reflow
After 24 hrs recovery
1.0
ppm
Frequency vs Voltage
± 5%
0.2
ppm
Frequency vs Load
± 10%
0.1
ppm
Voltage Control
VC=0 to Supply, Positive
Slope
± 8.0
ppm
Start-up Time
10
16
ms
Phase Noise Performance
Parameter
Frequency Offset (Hz)
Min
Typical
Max
Units
Static @ 20 MHz Nom.
Freq.
10
-80
dBc/Hz
100
-112
dBc/Hz
1 k
-133
dBc/Hz
10 k
-145
dBc/Hz
100 k
-149
dBc/Hz
Floor
-150
dBc/Hz
DC Supply
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
Supply Voltage
3.0
3.3
3.6
Vdc
3.3
Supply Current
CMOS
6
mA
Clipped Sine
3
mA
RF Output
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
CMOS
C
Load
15
pF
Level
Supply Voltage=3.3 V
80%
“1” Level
20%
“0” Level
Symmetry
40
50
60
%
Clipped Sine
CS
Load
10 pF//
10 kΩ
Sub-harmonics
+ 0.8
+ 1.9
+ 3.0
V p-p

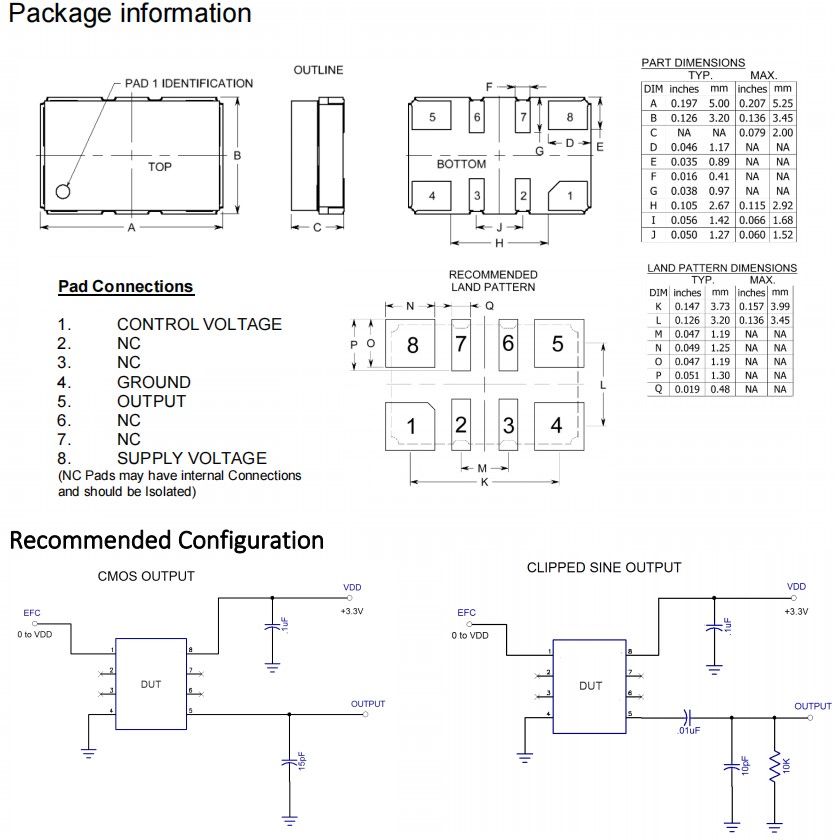

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振 尺寸图

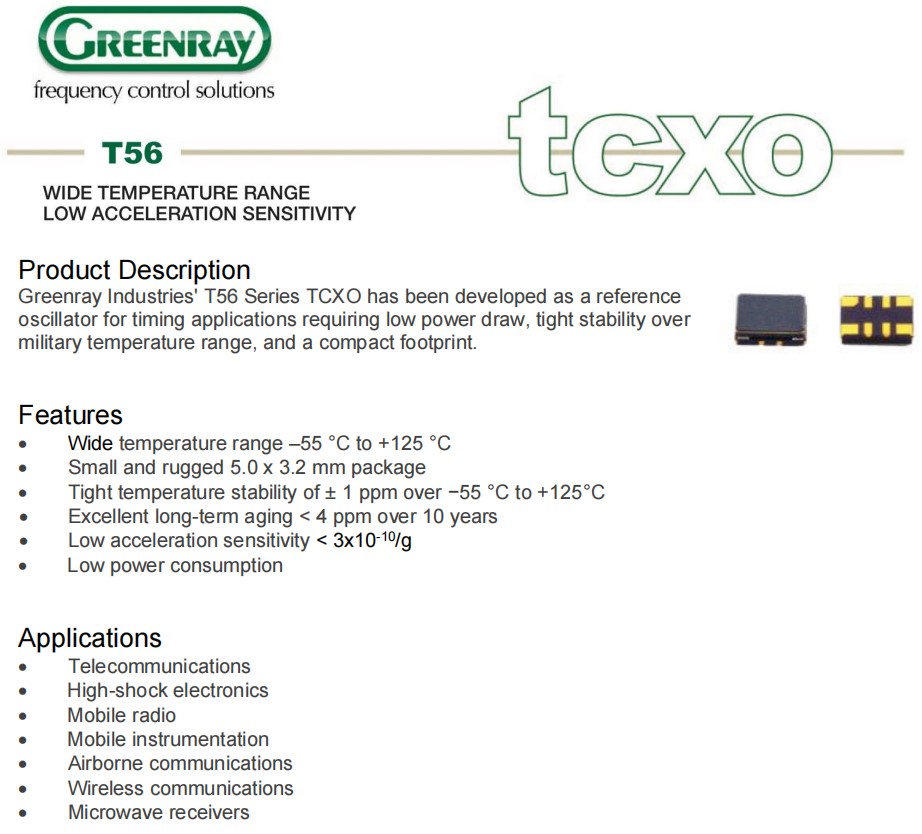

Greenray有源晶振,T56-X16-CS-LG-16MHz-E,低相位噪声6G晶振
产品特点：
宽温度范围：–55°C至+125°C
小巧坚固的5.0 x 3.2mm封装有源贴片晶振
在−55°C至+125°C范围内，温度稳定性为±1ppm
10年内长期老化<4 ppm
低加速度灵敏度<3x10-10/g
低功耗
应用程序：电信，高冲击电子设备，移动收音机，移动仪器，机载通信，无线通信，微波接收器
