京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB27120B0HLLC1晶振
频率：16.0-60.0MHZ

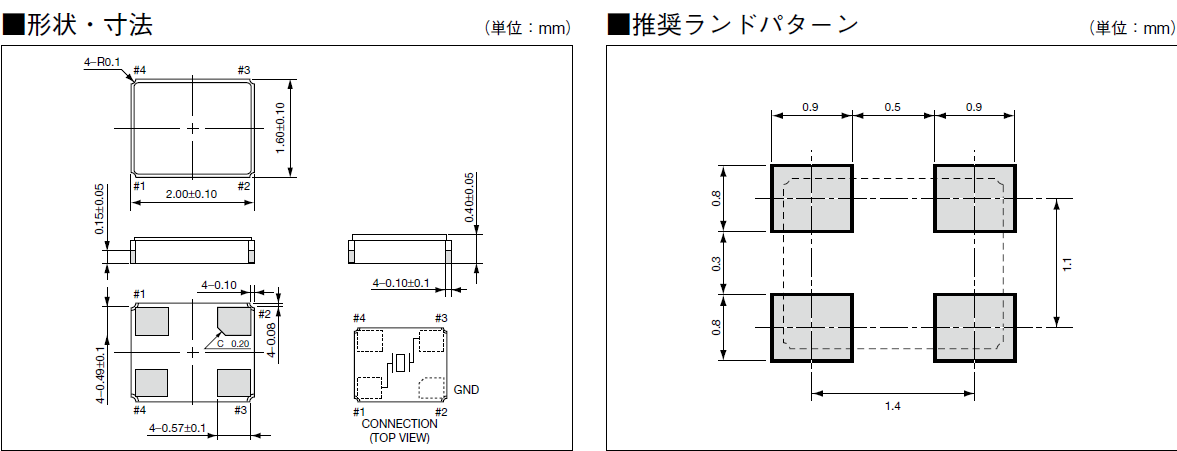

尺寸：2.0*1.6*0.4mm
贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高的速的焊接,大大节约人工,提高的工作效率.时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.
日本京瓷晶振株式会社保持公正,体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 温补晶振对于手机,数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.
京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB27120B0HLLC1晶振,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振高精度晶片的抛光技术:贴片石英晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|
京瓷晶振 |
单位 |
CX2016DB |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16.0~60.0MHZ
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～+70°C |
标准温度 |
|
激励功率 |
DL |
100μW Max |
推荐:10μW |
|
频率公差 |
f_— l |
± 15× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
京瓷CX2016DB晶振料号系列编码表:
| 原厂编码 | 厂家 | 型号 | 系列 | 频率 | 工作温度 | 包装/封装 | 尺寸 | 高度 |
| CX2016DB27120B0HLLC1 | Kyocera Corp | CX2016DB | MHz | 27.12MHz | -30°C ~ 85°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
| CX2016DB19200H0KFQC1 | Kyocera Corp | CX2016DB | MHz | 19.2MHz | -20°C ~ 70°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
| CX2016DB38400C0WPLA2 | Kyocera Corp | CX2016DB | MHz | 38.4MHz | -40°C ~ 85°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
| CX2016DB38400D0FLJCC | Kyocera Corp | CX2016DB | MHz | 38.4MHz | -30°C ~ 85°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
| CX2016DB32000D0WZRC1 | Kyocera Corp | CX2016DB | MHz | 32MHz | -25°C ~ 75°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
| CX2016DB26000H0FLJC2 | Kyocera Corp | CX2016DB | MHz | 26MHz | -30°C ~ 85°C | 4-SMD | (2.00mm x 1.60mm) | (0.45mm) |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
京瓷晶振MHZ晶振型号表:
京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学".希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献.
京瓷晶振将"防止全球变暖,节能性","资源循环性","环保,产品安全性"这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念.京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB27120B0HLLC1晶振
京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了"环境友好理念".将对于防止全球变暖,节能,节省资源,削减有害物质做出积极贡献的产品定为"环保商品",并针对所有日本进口SMD晶振产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力.
