富士晶振,压控温补晶振,FVT-30C石英振荡器

3225mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,(VC-TCXO)压控温补晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

富士晶振,压控晶振,FVT-30C晶振,日产有源,具有适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1V to+3.2V±0.1V )高度:高1.0 mm,体积:0.007 cm3,重量:0.024g,小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

富士晶振公司股份有限公司位于日本山梨县南都留郡富士河口湖町胜山1430-1,富士晶振公司主要以贴片晶振,电子元件,三端稳压管,LED照明,高压电容器,薄膜电容器等产品的生产与开发,在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标.今后更能迅速满足市场的需求.目前针对中国市场主要以石英晶振,石英晶体振荡器,有源晶振系列产品作为主打.

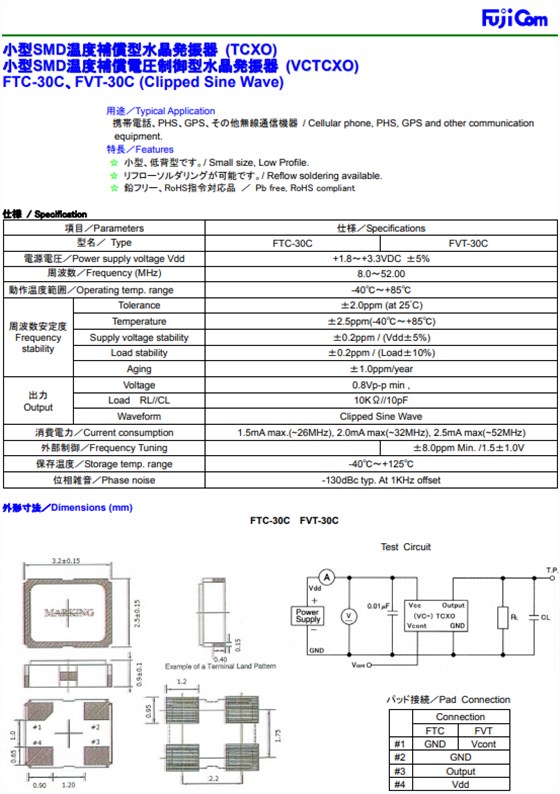

富士晶振规格	符号	FVT-30C	条件
输出频率范围	f0	8~52.0MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	+1.8V~+3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	请联系我们查看更多资料www.ndkcrystal.net/
频率稳定度	f_tol	±2.0×10-6
功耗	ICC	3.5mAMax.	无负载条件、最大工作频率
待机电流	I_std	3.3μAMax.	ST=GND
占空比	SYM	45%to55%	50%VDD极,CMOS≦15pF
输出电压	VOH	VCC-0.4VMin.
	VOL	0.4VMax.
输出负载条件	L_CMOS	15pFMax.
输入电压	VIH	80%VCCMax.	ST终端
	VIL	20%VCCMax.
上升/下降时间	tr/tf	4nsMax.	20%VCC~80%VCC极,CMOS=15pF
振荡启动时间	t_str	3msMax.	t=0at90%
频率老化	f_aging	±3×10-6/yearMax.	+25℃,初年度,第一年

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用智能电子晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

日产晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
