富士晶振,温补晶振,FVT-A~H晶振,进口温补晶振
富士晶振 |

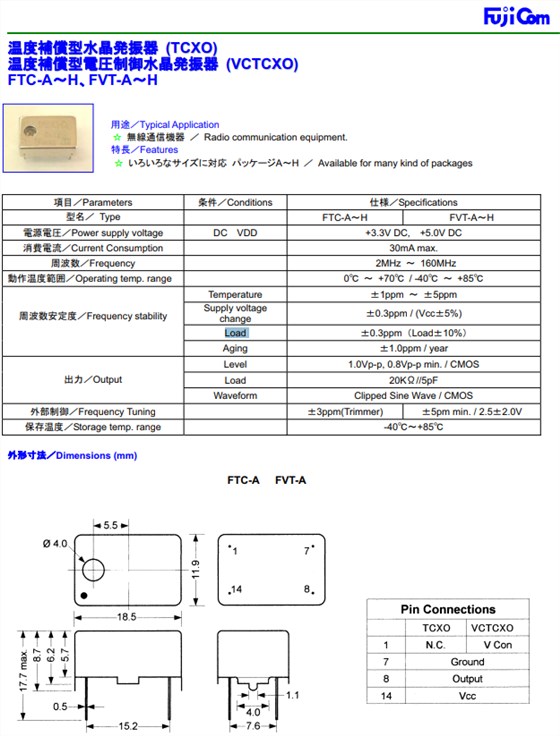

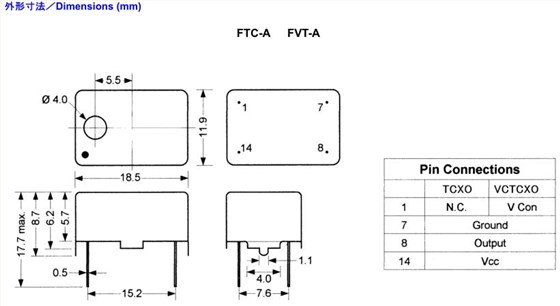

FTC-A~H晶振 |
输出类型 |
CMOS/Clipped Sine Wave |
输出负载 |
5pF~ |
振荡模式 |
基本/第三泛音 |
电源电压 |
+3.3V,+5.0V |
频率范围 |
2.0~160.0MHz |
频率稳定度 |
±1~±5ppm |
工作温度 |
-0~+70℃
-40~+85℃ |
保存温度 |
-40~+85℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max. |
相位抖动(12兆赫~20兆赫) |
1个PS最大。 |
老化率 |
±3 ppm /年最大。 |
抗冲击
物联网晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解日本进口晶振或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏普通有源晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
