日本爱普生晶振FC1610AN,X1A000121000700无源谐振器

日本爱普生晶振FC1610AN,X1A000121000700无源谐振器,这是一款性能优越,价格低廉的SMD晶振,32.768K时钟晶振,陶瓷晶振,尺寸为1610mm,频率32.768kHz,z负载电容15pF,精度± 20ppm,工作温度-40 to +85 °C,采用陶瓷面的工艺结合无铅工艺匠心制作而成,具备高质量高性能的特点,非常适合小型便携式通信设备等领域.

X1A000121001300无源晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.日本爱普生晶振FC1610AN,X1A000121000700无源谐振器X1A000121000700晶振规格表

项目	符号	规格说明	条件
额定频率范围	f_nom	32.768kHz
储存温度	T_stg	-55°C ~ +125°C	裸存
工作温度	T_use	-40°C ~ +85°C
激励功率	DL	0.1µW Typ. (0.5µW Max.)
频率公差（标准）	f_tol	± 20 × 10^-6,	+25°C,DL=0.1µW
拐点温度	Ti	+25°C ±5°C
频率温度系数	B	-0.04 × 10^-6/ °C²Max.
负载电容	CL	9pF, 12.5pF	可指定
串联电阻（ESR）	R₁	90kΩ Max.
串联电容	C₁	6.0fF Typ.
分路电容	C₀	1.2pF Typ.
频率老化	f_age	±3 ×10^-6/ year Max.	+25°C,第一年

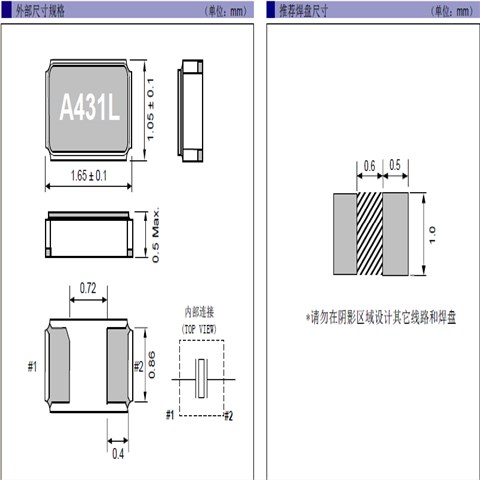

日本爱普生晶振FC1610AN,X1A000121000700无源谐振器尺寸图

X1A000121000700晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。日本爱普生晶振FC1610AN,X1A000121000700无源谐振器

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英SMD晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

爱普生株式会社EPSON晶振集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。

EPSON晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。

EPSON CRYSTAL集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。

尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。

根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。日本爱普生晶振FC1610AN,X1A000121000700无源谐振器

按照IS014001标准的要求，建立环境管理体系，并在环境目标和方案设定之后追求持续的环境改善。

建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准。将不断地扩展循环利用、能源和废弃物管理项目。

对员工进行环境保护知识培训，提高其环境意识，建立环境职责，自觉改进、预防对环境的负面影响。

在产品的全过程中努力节能降耗，实现资源消耗最小化。对产生环境影响的活动做出及时反应，并对可能产生环境负面影响的活动做出预防。

我们将建立一种可测量的发展和改进的目标指标，定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。日本爱普生晶振FC1610AN,X1A000121000700无源谐振器

将生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。

我们将定期对雇员进行教育和培训，确保他们能够安全高效的工作，树立他们的环保责任感。与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
X1A000121000800	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000500	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000600	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000700	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001100	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001200	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768K晶振	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001300	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001400	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	-10.0/+20.0 ppm	-40 to +85 °C
X1A000161000100	3.2 x 1.5 x 0.9 mm	FC3215AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +105 °C
X1A000161000200	3.2 x 1.5 x 0.9 mm	FC3215AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +105 °C
X1A000161000300	3.2 x 1.5 x 0.9 mm	FC3215AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +105 °C
