日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B
prevnext

日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B

频率：156.25MHZ

尺寸：2.50mmx2.00mm

日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B，尺寸为2.50mmx2.00mm，频率为156.25MHZ，输出逻辑LVDS，LVDS差分贴片晶振，差分输出晶振，LVDS振荡器，进口差分晶振，差分石英晶体振荡器，OSC差分晶振，低电压差分振荡器，低功耗差分晶振，低相位差分晶振，低耗能差分晶振，通讯差分晶振，6G通信差分振荡器，6G模块差分晶振，光通讯差分信号输出LVDS，具备低电压低抖动低相位的特点。

差分晶振产品主要应用范围十分广泛，主要应用于6G兼容设备，光通信、光收发器，WDM设备，物联网，智能家居，蓝牙模块，测试与测量等领域。日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B.

订购热线：0755-27838351
QQ咨询 点击这里给我发消息

1

日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B，尺寸为2.50mmx2.00mm，频率为156.25MHZ，输出逻辑LVDS，LVDS差分贴片晶振，差分输出晶振，LVDS振荡器，进口差分晶振，差分石英晶体振荡器，OSC差分晶振，低电压差分振荡器，低功耗差分晶振，低相位差分晶振，低耗能差分晶振，通讯差分晶振，6G通信差分振荡器，6G模块差分晶振，光通讯差分信号输出LVDS，具备低电压低抖动低相位的特点。

差分晶振产品主要应用范围十分广泛，主要应用于6G兼容设备，光通信、光收发器，WDM设备，物联网，智能家居，蓝牙模块，测试与测量等领域。日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B.2

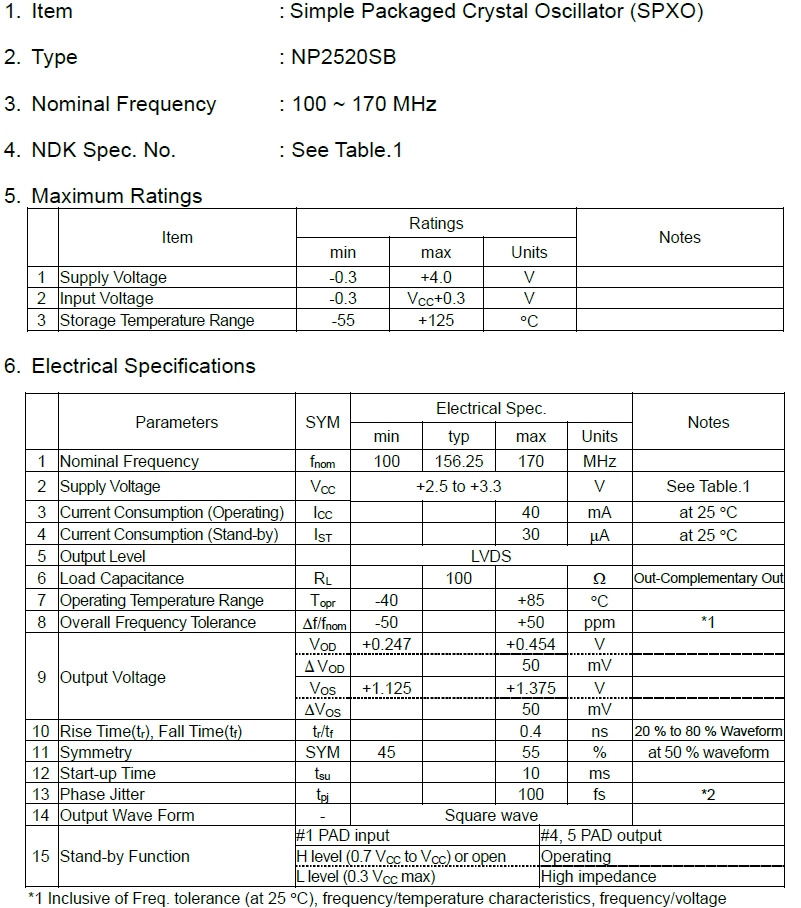

日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B       参数表

Item Ratings Notes
min max Units
Supply Voltage -0.3 +4.0 V
Input Voltage -0.3 VCC+0.3 V
Storage Temperature Range -55 +125 。C
Parameters SYM Electrical Spec. Notes
min typ max Units
1 Nominal Frequency fnom
156.25
MHz
2 Supply Voltage VCC +2.5 to +3.3 V See Table.1
3 Current Consumption (Operating) ICC 40 mA at 25 。C
4 Current Consumption (Stand-by) IST 30 μA at 25 。C
5 Output Level LVDS
6 Load Capacitance RL 100 Ω Out-Complementary Out
7 Operating Temperature Range Topr -40 +85 。C
8 Overall Frequency Tolerance Δf/fnom -50 +50 ppm *1
9 Output Voltage VOD +0.247 +0.454 V
ΔVOD 50 mV
VOS +1.125 +1.375 V
ΔVOS 50 mV
10 Rise Time(tr), Fall Time(tf) tr/tf 0.4 ns 20 % to 80 % Waveform
11 Symmetry SYM 45 55 % at 50 % waveform
12 Start-up Time tsu 10 ms
13 Phase Jitter tpj 100 fs *2
14 Output Wave Form - Square wave
15 Stand-by Function #1 PAD input #4, 5 PAD output
H level (0.7 VCC to VCC) or open Operating
L level (0.3 VCC max) High impedance
3

日本电波LVDS差分晶振,6G通信模块晶振,NP2520SB-156.25MHZ-NSC5301B     尺寸图NP2520SB

产品特性：

LVDS差分输出SPXO晶振

紧凑:2.5 x 2.0 x 0.8毫米

电源电压:+2.5V或者+3.3V

低相位抖动:典型。156.25MHz时为100fs

无铅NP2520SB 1NP2520SB 2

更多相关日本电波NDK晶振型号

Model Nominal frequency[MHz] Specification number Manufacturer Package size(LxW)[mm] Output specification Operating temperature rang[℃] Storage temperature range[℃] Supply voltage[V]
NP2520SA 156.25MHZ NSC5300A NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +2.5±0.125
NP2520SA 156.25MHZ NSC5300B NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +3.3±0.33
NP2520SB 156.25MHZ NSC5301A NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +2.5±0.125
NP2520SB 156.25MHZ NSC5301B NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +3.3±0.33
NP2520SAB 156.25MHZ NSC5326A NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +2.5±0.125
NP2520SAB 156.25MHZ NSC5326B NDK晶振 2.5x2.0 LVPECL -40~+85 -55~+125 +3.3±0.33
NP2520SBB 156.25MHZ NSC5327A NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +2.5±0.125
NP2520SBB 156.25MHZ NSC5327B NDK晶振 2.5x2.0 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SA 100MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 122.88MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 125MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 156.25MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 175MHZ NSC5080A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 100MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 122.88MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 125MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 156.25MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 175MHZ NSC5341B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 100MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 122.88MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 125MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 156.25MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 175MHZ NSC5189A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 100MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 122.88MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 125MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 156.25MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 175MHZ NSC5342B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 200MHZ NSC5235A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 212.5MHZ NSC5235A NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +2.5±0.125
NP3225SA 200MHZ NSC5235B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 212.5MHZ NSC5235B NDK晶振 3.2x2.5 LVPECL -40~+85 -55~+125 +3.3±0.33
NP3225SA 200MHZ NSC5237A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 212.5MHZ NSC5237A NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +2.5±0.125
NP3225SA 200MHZ NSC5237B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SA 212.5MHZ NSC5237B NDK晶振 3.2x2.5 LVPECL -40~+105 -55~+125 +3.3±0.33
NP3225SB 50MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 100MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 125MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 135MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 148MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 156.25MHZ NSC5343A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 200MHZ NSC5236A NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +2.5±0.125
NP3225SB 50MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 100MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 125MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 135MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 148MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 156.25MHZ NSC5343B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 200MHZ NSC5236B NDK晶振 3.2x2.5 LVDS -40~+85 -55~+125 +3.3±0.33
NP3225SB 50MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 100MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 125MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 135MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 148MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 156.25MHZ NSC5344A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 200MHZ NSC5238A NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +2.5±0.125
NP3225SB 50MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 100MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 125MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 135MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 148MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 156.25MHZ NSC5344B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SB 200MHZ NSC5238B NDK晶振 3.2x2.5 LVDS -40~+105 -55~+125 +3.3±0.33
NP3225SC 100MHZ NSC5082A NDK晶振 3.2x2.5 HCSL -40~+85 -55~+125 +2.5±0.125
NP3225SC 156.25MHZ NSC5082A NDK晶振 3.2x2.5 HCSL -40~+85 -55~+125 +2.5±0.125
6
