NDK晶振,压控晶振,NV5032S晶振,VCXO晶体振荡器

频率:15.000MHz~2100.000MHz

尺寸:5.0*3.2*1.2mm

外观尺寸具有薄型表面贴片型VCXO晶振,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NDK晶振,压控晶振,NV5032S晶振,VCXO晶体振荡器.压控晶振(VCXO)压控石英晶体振荡器基本解决方案,LVPECL,LVDS,CML,HCS,CMOS,PECL输出,输出频率15MHz到2100MHz之间,出色的低相位噪声和抖动,三态功能,并且有多种电压供选择,比如有+1.8V,+2.5V,+3.3V等,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

日本电波工业株式会社作为晶体元器件的专业生产厂家,以'通过对客户的服务,为社会繁荣和世界和平作出贡献'的创业理念为基础于1948年成立.现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的石英晶体谐振器元器件产品以及应用.NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的产品,我们始终追求最高品质的产品生产和服务,以[通过对客户的服务,为社会繁荣和世界和平作贡献]这样的公司创业理念作为我们的使命.

日本NDK有源晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

2

NDK晶振

NV5032S晶振

输出类型

LVPECL,LVDS,CML,HCSL,CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+1.8V±5%,+2.5V±5%,+3.3V±10%

频率范围

15.000MHz~2100.000MHz

频率稳定度

±10ppm,±20ppm,±50ppm

工作温度

-40~+85℃

保存温度

-55~+125℃

电压卷(最大值)/VOH(最小值)

0.1VDD/0.9VDD

启动时间

5msMax.

相位抖动(12千赫~20兆赫)

1PS最大.

老化率

±3ppm/年最大.

3

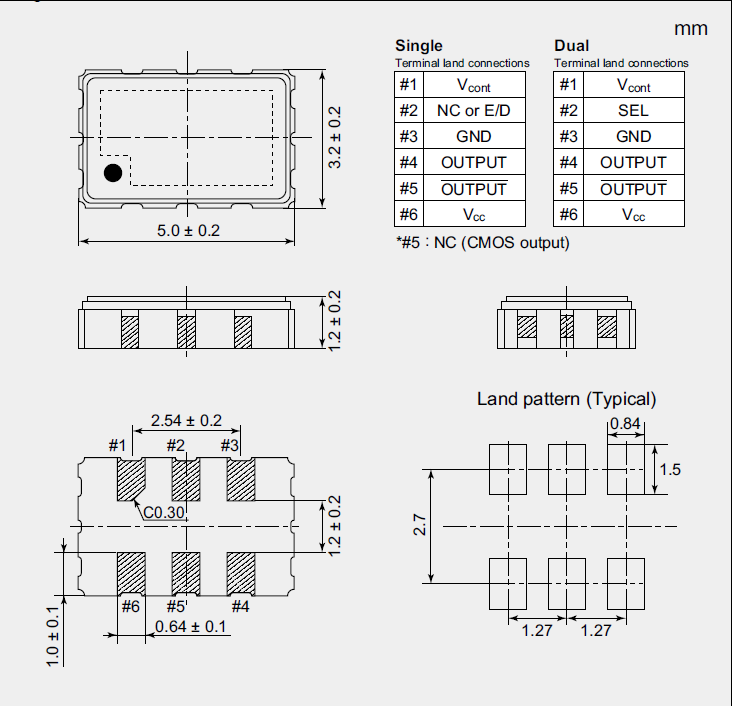

NV5032S-5.0_3.2 VCXO

4

焊接和超声波清洗

晶体单元的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制.确认使用前的条件.基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化.请检查所有清洁前的条件.NDK晶振,压控晶振,NV5032S晶振,VCXO晶体振荡器

腐蚀性物质的影响

压控晶体振荡器单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀.选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂.

安装引线安装型晶体单元

(1)在PC板上安装一个有源晶振单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方.玻璃破碎可能会影响气密性密封导致性能下降.

(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装.螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分.

(3)安装引线型贴片振荡器单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂.

5

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨低功耗晶振环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

NDK晶振,贴片晶振,VCXO振荡器,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,NDK集团业务政策促进普遍信任的环境管理活动.NDK晶振,压控晶振,NV5032S晶振,VCXO晶体振荡器

NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动.在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
