进口爱普生FC-135,Q13FC1350000900贴片谐振器一款尺寸为3215mm的无源晶体,两脚贴片晶振,SMD晶振采用优异的原来结合高超的生产技术细致打磨出来的优良产品,这也是爱普生最为经典的32.768K晶振,时钟晶体,非常适合用于可穿戴产品,无线模块等领域,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.

Q13FC1350001300晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.进口爱普生FC-135,Q13FC1350000900贴片谐振器

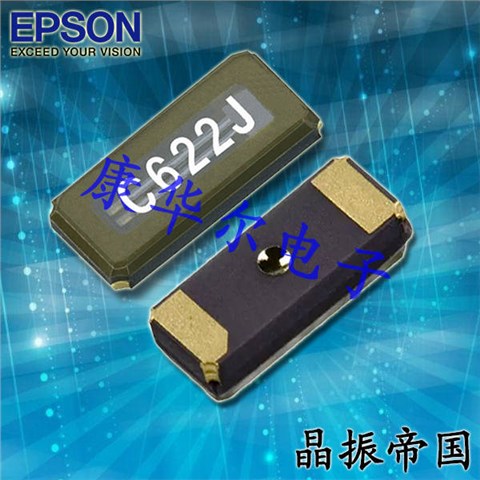

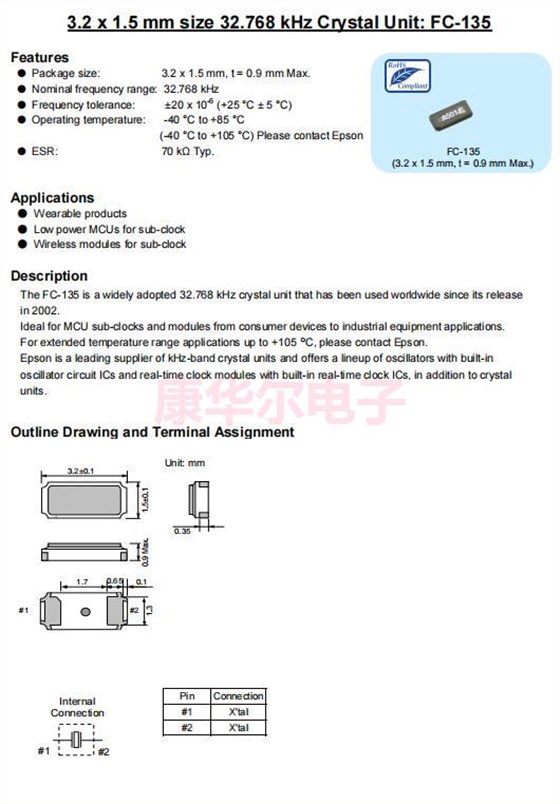

Q13FC1350000900晶振参数表

爱普生晶振	单位	FC-135	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+105°C	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	± 20× 10-6 ± 30× 10-6	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	7pF,9pF,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

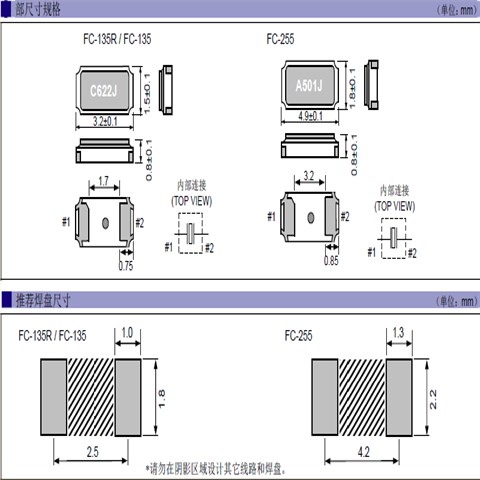

进口爱普生FC-135,Q13FC1350000900贴片谐振器 尺寸图

Q13FC1350000900晶振使用注意事项

粘合剂
请勿使用可能导致32.768K贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.进口爱普生FC-135,Q13FC1350000900贴片谐振器
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
Q13FC1350000100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350000900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-8.0 ppm	-40 to +85 °C
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001700	3.2 x 1.5 x 0.9 mm	FC-135	32.768K晶振	12.5 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350001900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	-18.0/+22.0 ppm	-40 to +85 °C
Q13FC1350003900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350004900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350005700	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350006300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	18 pF	+/-20.0 ppm	-40 to +85 °C
