艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子
频率：24MHZ
尺寸：11.4*4.7mm
艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子,Abracon晶振,SMD晶振,无源谐振器,艾博康晶振,型号ABLS3,ABLS3-24.000MHZ-D4YF-T是一款金属面贴片型的贴片型的音叉晶体,尺寸为11.4*4.7mm,频率为24MHZ,负载电容18pF,精度±30ppm,工作温度-40°C~+85°C采用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于智能家居,通信设备,无线网络等领域.
ABLS3-20.000MHZ-D4Y-T石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子
艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子,Abracon晶振,SMD晶振,无源谐振器,艾博康晶振,型号ABLS3,ABLS3-24.000MHZ-D4YF-T是一款金属面贴片型的贴片型的音叉晶体,尺寸为11.4*4.7mm,频率为24MHZ,负载电容18pF,精度±30ppm,工作温度-40°C~+85°C采用高超的生产技术制作而成,并符合国家认证要求,具备高质量高性能的特点,适合用于智能家居,通信设备,无线网络等领域.
ABLS3-20.000MHZ-D4Y-T石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子

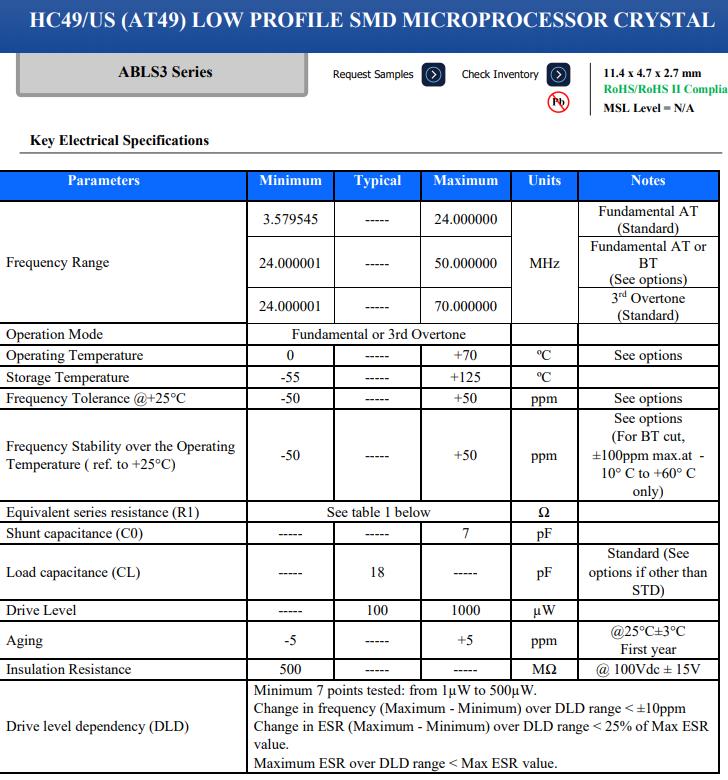

ABLS3-24.000MHZ-D4YF-T晶振 参数表
|
Cardial晶振 |
单位 |
ABLS3 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24MHZ
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～+85°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
± 30× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
40 Ohms |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6/year Max. |
+25°C,第一年 |
艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子 尺寸图
ABLS3-24.000MHZ-D4YF-T晶振 使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个贴片石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子
由于音叉型石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到石英贴片晶振产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（石英晶体谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管.
Abracon晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，努力实现环境管理体系与环境行为持续改进。
承诺保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的复杂性和相关性。
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。
环境影响的最小化：遵照社会的期望，改进我们的环境行为，Abracon晶振将通过有效利用森林、能源以及其它资源，减少各种形式的废物来实现这一承诺。
环境管理体系：在每一个运行部门，实施支持方针的系统的环境管理工具。我们将确保适当的人力资源和充分的财力保障。每年我们都将建立可测量的环境管理以及行为改进的目标和指标。
环境行为评价：评价我们运行以及员工的环境行为表现，确认支撑着本方针的成绩。我们将向我们的员工提供信息，以及能够将方针与各自工作职责完全结合的培训。艾博康晶振ABLS3,ABLS3-24.000MHZ-D4YF-T水晶振动子
1.为环境保护和降低成本开发绿色技术。
2.为协调发展，共同参与社会的环境、健康与安全的改善活动。
3.在产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素。
4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准。
5.为防止事故的发生和制造清洁的生产环境，开发生产过程的安全技术，明确紧急状态反应的职责。
| Manufacturer Part Number 原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency频率 | Size / Dimension 尺寸 |
| ABLS3-8.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 8MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-16.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 16MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-3.6864MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 3.6864MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-15.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 15MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-4.9152MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4.9152MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-9.8304MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 9.8304MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-4.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-4.096MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4.096MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-6.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 6MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-24.000MHZ-D4YF-T | Abracon晶振 | ABLS3 | MHz Crystal | 24MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-19.6608MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 19.6608MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-7.3728MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 7.3728MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-22.1184MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 22.1184MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-13.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 13MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-8.192MHZ-D4Y-T | Abracon美国进口晶振 | ABLS3 | MHz Crystal | 8.192MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-29.4912MHZ-D4YF-T | Abracon晶振 | ABLS3 | MHz Crystal | 29.4912MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-27.000MHZ-D4YF-T | Abracon晶振 | ABLS3 | MHz Crystal | 27MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-10.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 10MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-14.7456MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 14.7456MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-14.31818MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 14.31818MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-24.576MHZ-D4YF-T | Abracon晶振 | ABLS3 | MHz Crystal | 24.576MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-20.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 20MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
| ABLS3-18.432MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 18.432MHz | 0.449" L x 0.185" W (11.40mm x 4.70mm) |
