X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器

X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器

产品简介

X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器,尺寸为2.0*1.6mm,频率为156.25MHz,输出逻辑LVDS,LVDS输出晶振,LVDS有源振荡器,爱普生差分晶振,差分石英晶体振荡器,OSC差分石英晶振,有源差分晶振,低电压差分振荡器,低功耗差分晶振,6G模块专用差分晶振,测量设备差分振荡器,六脚贴片差分振荡器,蓝牙模块差分晶振。6G将使网络通信流量呈指数级增长。6G通信网络要求高速宽频带,同时最大限度地减少噪音。这将实现与高频率,低抖动用于通信设备的参考时钟,其中将使用小尺寸光模块。SG2016VGN/SG2520VGN差分振荡器是非常受欢迎的SG3225VEN系列的下一代产品具有广泛的可用频率范围,低抖动和改进的频率容限的功能组合由于在更小的封装中使用了带有温度补偿的内部设计IC,因此性能更好。

有源晶振产品应用范围广泛,主要包含6G模块,通讯产品,光模块,测量设备,网络设备(路由器、交换机、光模块等),数据中心,测试和测量设备,工厂自动化,高速转换器,如ADC和DAC等领域。X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器.

产品详情

1

X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器,尺寸为2.0*1.6mm,频率为156.25MHz,输出逻辑LVDS,LVDS输出晶振,LVDS有源振荡器,爱普生差分晶振,差分石英晶体振荡器,OSC差分石英晶振,有源差分晶振,低电压差分振荡器,低功耗差分晶振,6G模块专用差分晶振,测量设备差分振荡器,六脚贴片差分振荡器,蓝牙模块差分晶振。6G将使网络通信流量呈指数级增长。6G通信网络要求高速宽频带,同时最大限度地减少噪音。这将实现与高频率,低抖动用于通信设备的参考时钟,其中将使用小尺寸光模块。SG2016VGN/SG2520VGN差分振荡器是非常受欢迎的SG3225VEN系列的下一代产品具有广泛的可用频率范围,低抖动和改进的频率容限的功能组合由于在更小的封装中使用了带有温度补偿的内部设计IC,因此性能更好。

有源晶振产品应用范围广泛,主要包含6G模块,通讯产品,光模块,测量设备,网络设备(路由器、交换机、光模块等),数据中心,测试和测量设备,工厂自动化,高速转换器,如ADC和DAC等领域。X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器.2

X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器 参数表

Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Maximum supply voltage VCC -0.3 - 4.0 V
Input voltage Vin -0.3 - VCC+ 0.5 V 一一
OE/ST terminal
Storage temperature range T_stg -55 - +125 °C
[ 3 ] Operating Range
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Supply voltage VCC 1.71 1.8 1.89 V Suffix: E, Output option: A or C
2.375 2.5 2.625 V Suffix: D
3.135 3.3 3.465 V Suffix: C
Supply voltage GND 0.0 0.0 0.0 V
Operating temperature range T_use -40 +25 +85 °C Suffix: G
-40 +25 +105 °C Suffix: H
LVDS load condition L_LVDS 100 Ω
* Power supply startup time (0 %VCC→90 %VCC) should be more than 150 μs
* A 0.1 μF and a 10 μF bypass capacitor should be connected between VCCand GND pins located close to the device
[ 4 ] Frequency Characteristics(Unless stated otherwise [ 3 ] Operating Range)
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Output frequency *1 fo
- 156.25 MHz
Frequency tolerance *2 f_tol -25 - +25 ×10-6 Suffix: D
-50 - +50 ×10-6 Suffix: J
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Startup time t_str - - 10 ms t = 0 at 90 % VCC
Current consumption ICC - - 25 mA Output option: A, fo < 212 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 28 mA Output option: A, fo≥212 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 30 mA Output option: B, fo < 212 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 35 mA Output option: B, fo≥212 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 25 mA Output option: C, fo < 212 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 28 mA Output option: C,
212 MHz≤fo < 392 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 30 mA Output option: C, fo≥392 MHz
VCC= 2.5 V, 3.3 V Typ.
- - 25 mA Output option: A or C
VCC= 1.8 V Typ.
Disable current I_dis - - 20 mA OE = GND
Stand-by current I_std - - 30 μA = GND, T_use Max. = +85 °C
- - 60 μA = GND, T_use Max. = +105 °C
Rise time / Fall time tr / tf - - 0.35 ns 20 % - 80 % of VSW
Symmetry SYM 45 50 55 % At output crossing point
Output voltage VOD 250 - 450 mV Output option: A
400 - 800 mV Output option: B
Not available for VCC= 1.8 V Typ.
300 - 600 mV Output option: C
dVOD - - 50 mV |VOD1- VOD2|
VOS 1.15 - 1.35 V VCC= 2.5 V, 3.3 V Typ.
0.65 - 0.85 V VCC= 1.8 V Typ.
dVOS - - 50 mV |VOS1- VOS2|
Differential swing VSW 500 - 900 mV Output option: A
800 - 1 600 mV Output option: B
Not available for VCC= 1.8 V Typ.
600 - 1 200 mV Output option: C
Input voltage VIH 70 % VCC - - V OE/terminal
VIL - - 30 % VCC V
Output disable time (OE) tstp_oe - - 100 ns OE terminal HIGH → LOW
Output disable time (ST) tstp_st - - 100 ns terminal HIGH → LOW
Output enable time (OE) tsta_oe - - 500 ns OE terminal LOW → HIGH
Output enable time (ST) tsta_st - - 10 ms terminal LOW → HIGH
Phase jitter
VCC= 2.5 V, 3.3 V Typ.
Offset frequency
fo < 50 MHz; 12 kHz to 5 MHz
fo≥50 MHz: 12 kHz to 20 MHz
tPJ - - 250 fs fo < 100 MHz
- - 100 fs 100 MHz≤fo≤156 MHz
- - 60 fs 156 MHz < fo≤212 MHz
- - 50 fs fo > 212 MHz
Phase jitter
VCC= 1.8 V Typ.
Offset frequency
fo < 50 MHz: 12 kHz to 5 MHz
fo≥50 MHz: 12 kHz to 20 MHz
- - 400 fs fo < 100 MHz
- - 130 fs 100 MHz≤fo≤156 MHz
- - 70 fs 156 MHz < fo≤212 MHz
- - 60 fs fo > 212 MHz

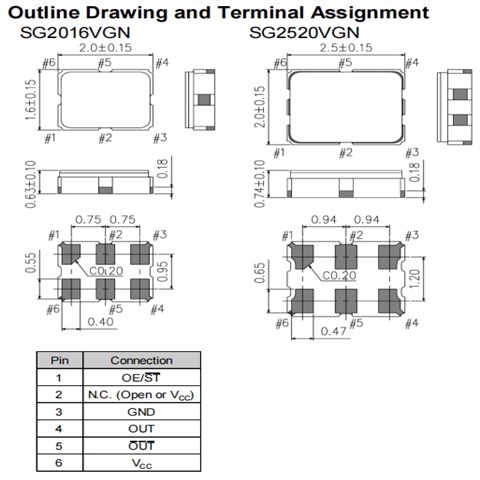

3X1G0061110005,6GWIFI晶振,爱普生晶振,SG2016VGN差分振荡器 尺寸图SG2016VGN SG2520VGN

产品特性:

晶体振荡器(SPXO)

频率范围(fo): 25 MHz至500MHz

输出:LVDS

电源电压:1.8 V型。/ 2.5 V/ 3.3 V类型

工作温度:-40℃~ +105℃

低相位抖动:38fs(fo = 156.25MHz)SG2016VGN SG2520VGN 1

更多相关EPSON爱普生晶振型号

编码 晶振厂家 型号 频率 尺寸 输出方式 电源电压 工作温度
X1G0042410009 爱普生晶振 SG3225VAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410010 爱普生晶振 SG3225VAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410011 爱普生晶振 SG3225VAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410012 爱普生晶振 SG3225VAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410014 爱普生晶振 SG3225VAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410015 爱普生晶振 SG3225VAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410016 爱普生晶振 SG3225VAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410017 爱普生晶振 SG3225VAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410020 爱普生晶振 SG3225VAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410021 爱普生晶振 SG3225VAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410023 爱普生晶振 SG3225VAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410024 爱普生晶振 SG3225VAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410025 爱普生晶振 SG3225VAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410026 爱普生晶振 SG3225VAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410027 爱普生晶振 SG3225VAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410028 爱普生晶振 SG3225VAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410029 爱普生晶振 SG3225VAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410030 爱普生晶振 SG3225VAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410031 爱普生晶振 SG3225VAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410033 爱普生晶振 SG3225VAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410034 爱普生晶振 SG3225VAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410035 爱普生晶振 SG3225VAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410036 爱普生晶振 SG3225VAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410039 爱普生晶振 SG3225VAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410040 爱普生晶振 SG3225VAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410042 爱普生晶振 SG3225VAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410043 爱普生晶振 SG3225VAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410044 爱普生晶振 SG3225VAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410045 爱普生晶振 SG3225VAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410046 爱普生晶振 SG3225VAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410047 爱普生晶振 SG3225VAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410048 爱普生晶振 SG3225VAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410049 爱普生晶振 SG3225VAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410050 爱普生晶振 SG3225VAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410052 爱普生晶振 SG3225VAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410053 爱普生晶振 SG3225VAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410054 爱普生晶振 SG3225VAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410055 爱普生晶振 SG3225VAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410058 爱普生晶振 SG3225VAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410059 爱普生晶振 SG3225VAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410061 爱普生晶振 SG3225VAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410062 爱普生晶振 SG3225VAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410063 爱普生晶振 SG3225VAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410064 爱普生晶振 SG3225VAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410065 爱普生晶振 SG3225VAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410066 爱普生晶振 SG3225VAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410067 爱普生晶振 SG3225VAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410068 爱普生晶振 SG3225VAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410069 爱普生晶振 SG3225VAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410071 爱普生晶振 SG3225VAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410072 爱普生晶振 SG3225VAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410073 爱普生晶振 SG3225VAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410074 爱普生晶振 SG3225VAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410079 爱普生晶振 SG3225VAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410080 爱普生晶振 SG3225VAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410083 爱普生晶振 SG3225VAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410084 爱普生晶振 SG3225VAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410087 爱普生晶振 SG3225VAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410088 爱普生晶振 SG3225VAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410092 爱普生晶振 SG3225VAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410100 爱普生晶振 SG3225VAN 133.333333 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -20 to 70 °C
X1G0042410101 爱普生晶振 SG3225VAN 148.350000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410102 爱普生晶振 SG3225VAN 114.285000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410103 爱普生晶振 SG3225VAN 250.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410104 爱普生晶振 SG3225VAN 350.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410105 爱普生晶振 SG3225VAN 80.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410106 爱普生晶振 SG3225VAN 98.304000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042410108 爱普生晶振 SG3225VAN 297.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS 2.250 to 3.630 V -40 to 85 °C
X1G0042510001 爱普生晶振 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
