DSO323SK车载晶振,1XST156250AKM,6G通信基站晶振,大真空差分振荡器

DSO323SK车载晶振,1XST156250AKM,6G通信基站晶振,大真空差分振荡器，尺寸3.2*2.5mm，频率156.25MHZ，支持输出LV-PECL，LV-PECL差分晶体振荡器，LVPECL差分晶振，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，低相位差分振荡器，低相噪差分晶振，低功耗差分晶振，服务器差分晶振，6G光传输设备差分晶振，无线网络差分振荡器，网络专用差分晶振，6G路由器差分晶振，小型设备差分晶振，基础通信基站差分晶振，产品很适合用于服务器，光传输设备，基础通信基站，车载多媒体设备等.

差分晶体振荡器(DXO)是目前行业中公认高技术，高要求的一款晶体振荡器，是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片，输出类型分为好几种,LVDS,LV-PECL，HCSL具有低电平,低抖动，低功耗等特性。DSO323SK车载晶振,1XST156250AKM,6G通信基站晶振,大真空差分振荡器.

DSO323SK车载晶振,1XST156250AKM,6G通信基站晶振,大真空差分振荡器 参数表

型名	記号	DSO323SK
出力仕様	-	LV-PECL
出力周波数範囲	fo	13.5?212.5MHz
電源電圧	VCC	+2.5V±0.125V/+3.3V±0.165V
周波数許容偏差（常温偏差含む）	f_tol	±50×10-6max., ±100×10-6max.
保存温度範囲	T_stg	-40~+85℃
動作温度範囲	T_use	-10~+70℃ ,-40~+85℃
消費電流	ICC	45mA max. (fo≦170MHz), 50mA max. (170MHz
スタンバイ時電流（＃1ピン"L"）	I_std	10μA max.
出力負荷	Load-R	50Ω to VCC-2V
波形シンメトリ	SYM	45~55% [at outputs cross point]
0レベル電圧	VOL	VCC-1.81~VCC-1.62V
1レベル電圧	VOH	VCC-1.025~VCC-0.88V
立上り時間立下り時間	tr, tf	0.5ns max. [20?80% Output, OutputN]
差動出力電圧	VOD1, VOD2	-
差動出力誤差	⊿VOD	-
オフセット電圧	VOS	-
オフセット誤差	⊿VOS	-
クロス点電圧	Vcr	-
OE端子0レベル入力電圧	VIL	VCC×0.3 max.
OE端子1レベル入力電圧	VIH	VCC×0.7 min.
出力ディスエーブル時間	tPLZ	200ns
出力イネーブル時間	tPZL	2ms
ピリオド　ジッタ（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ)
ピリオド　ジッタ（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak)
トータル　ジッタ　（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)　(2)]
位相ジッタ	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz~20MHz]
梱包単位（3）	-	2000pcs./reel（φ180）

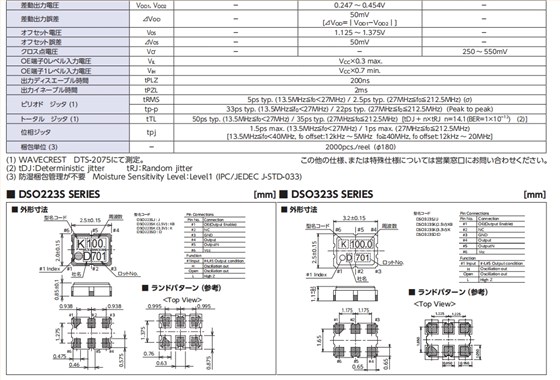

DSO323SK车载晶振,1XST156250AKM,6G通信基站晶振,大真空差分振荡器 尺寸图

SPXO晶振产品特性：

2.5V/3.3V工作，超高速型

附有三状态功能

LV-PECL输出(dso223 / 323sk)

LVDS输出(dso223 / 323sj)

HCSL输出(dso223 / 323sd)

AEC标准

兼容DSO223SK/SJ/SD: AEC-Q200

DSO323SK/SJ/SD:兼容AEC-Q200(可选:兼容AEC-Q100)

更多相关日本大真空晶振型号

品牌	原厂代码	型号	尺寸	频率	负载/电压
大真空差分振荡器	1XSE009600AV	DSO321SV	3225	9.6MHZ	3.3V
大真空差分振荡器	1XSE012000AR58	DSO321SR	3225	12.000MHZ	3.3V
大真空差分振荡器	1XSA050000AVW	DSO751SV	7050	50.000MHZ	3.3V
大真空差分振荡器	1XSR025000AR25	DSO751SR	7050	25.000MHZ	3.3V
大真空差分振荡器	1XSF033333ARA	DSO221SR	2520	33.3333MHZ
大真空差分振荡器	7FE02496A00H0000008	DSO221SX	2520	24.96MHZ
大真空差分振荡器	1XSE038702AR	DSO321SR	3225	38.7024MHZ
大真空差分振荡器	1XST156250AKM	DSO323SK	3225	156.25MHZ
大真空差分振荡器	1XSE025000AR5	DSO321SR	3225	25.000MHZ
大真空差分振荡器	1XSE050000ART	DSO321SR	3225	50MHZ
大真空差分振荡器	1XSE024000AW1	DSO321SW	3225	24.000MHZ
大真空差分振荡器	1XSE033333ARD	DSO321SR	3225	33.3333MHZ
大真空差分振荡器	1XSE013000AR7	DSO321SR	3225	13.000MHZ	1.8V
大真空差分振荡器	1XSE025000AR17	DSO321SR	3225	25.000MHZ	3.3V
大真空差分振荡器	1XSF022579EH1	DSO221SHF	2520	22.5792MHZ	1.8V
大真空差分振荡器	1XSE038400AR	DSO321SR	3225	38.4MHZ	1.8V
大真空差分振荡器	1XSE024000AR83	DSO321SR	3225	24.000MHZ	1.8V
大真空差分振荡器	1XSF027000EH6	DSO221SHF	2520	27.000MHZ	3.3V
大真空KDS CRYSTAL	1XSF033333ARD	DSO221SHF	2520	33.333MHZ	3.3V
大真空差分振荡器	1XSE027000AR128	DSO321SR	3225	27.000MHZ	1.8V
大真空差分振荡器	1XSF024000AR29	DSO221SHF	2520	24.000MHZ	0
大真空差分振荡器	1XSE045000AR8	DSO321SR	3225	45MHZ	3.3V
大真空差分振荡器	1XSE050000AV6	DSO321SR	3225	50.000MHZ	3.3V
大真空差分振荡器	1XSE054000AR5	DSO321SR	3225	54MHZ	3.3V
大真空差分振荡器	1XSE064000AB	DSO321SR	3225	64MHZ	5V
大真空差分振荡器	1XSE150000AR1	DSO321SR	3225	150.000MHZ	3.3V
大真空差分振荡器	1XSR004000AB	DSO751SB	7050	4MHZ	3.3V
大真空差分振荡器	1XSD048000AV2	DSO531SV	5032	48.000MHZ	3.3V
大真空差分振荡器	1XSF026000AH6	DSO221SH	2520	26.000MHZ	1.8V
大真空差分振荡器	1XSF006140AR	DSO221SR	2520	6.140MHZ
大真空差分振荡器	1XSE010000ARV	DSO321SR	3225	10.000MHZ
大真空差分振荡器	1XSE012000ARH	DSO321SR	3225	12.000MHZ
大真空差分振荡器	1XSF012288EH1	DSO221SHF	2520	12.288MHZ
大真空差分振荡器	1XSE019200AR7	DSO321SR	3225	19.200MHZ
大真空差分振荡器	1XSE024576ARH	DSO321SR	3225	24.576MHZ
大真空差分振荡器	1XSE025000ARW	DSO321SR	3225	25.000MHZ
